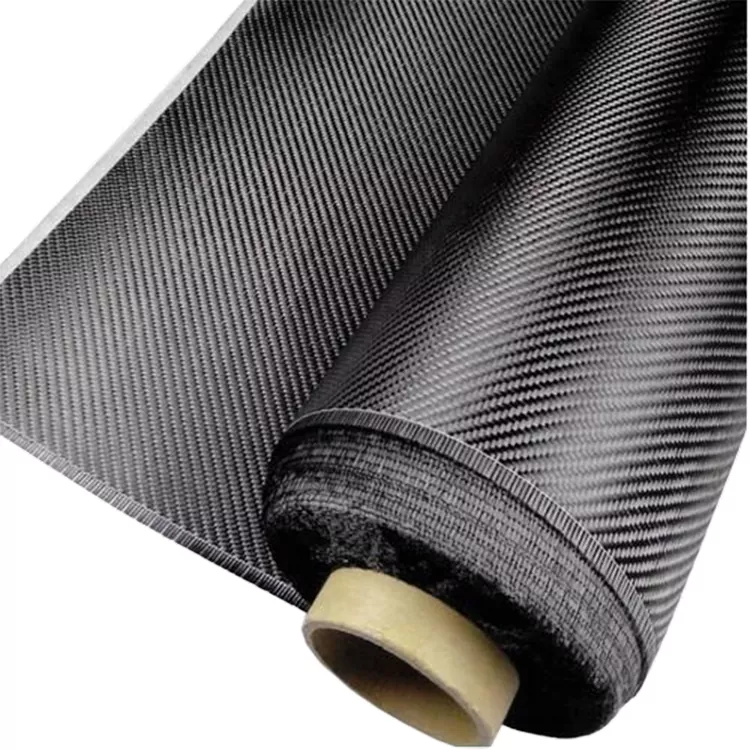

ツイル 3K プリプレグ カーボンファイバー

ツイル 3K プリプレグ カーボンファイバーは、3K カーボンファイバー強化材、ツイル織り、および事前含浸樹脂を 1 つの素材に組み合わせています。ツイル構造は認識できる斜めのパターンを作成し、プリプレグ形式は複合レイアップと成形のための制御された材料を提供します。

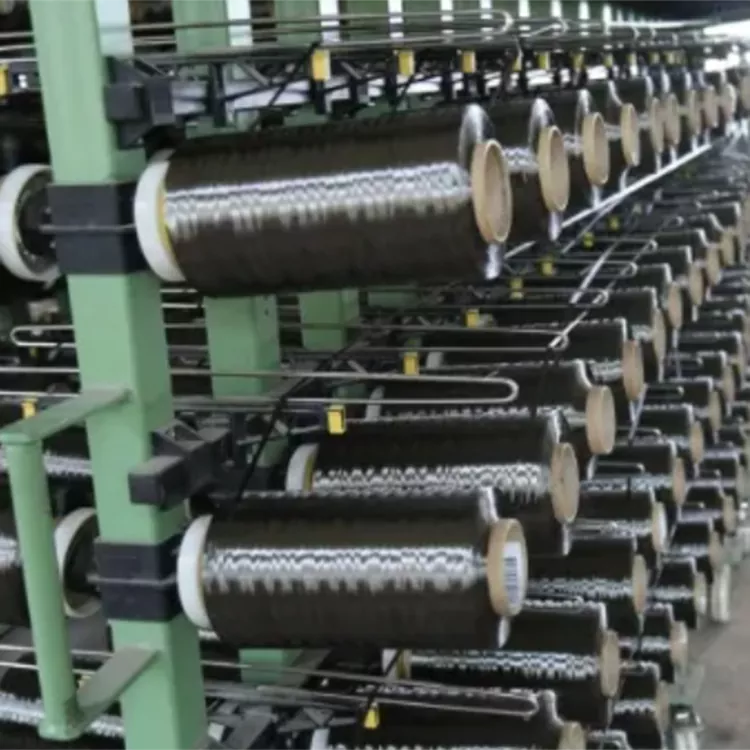

本明細書において、「３Ｋ」とは、約３０００本のフィラメントを含む炭素繊維トウを指す。 「ツイル」は糸の絡み合いパ​​ターンを表し、「プリプレグ」は成形前に炭素繊維にすでに樹脂マトリックスが含浸されていることを意味します。これら 3 つの特性は材料のさまざまな側面を表しており、複合強化材を選択する際には個別に考慮する必要があります。

綾織りとプリプレグ構造

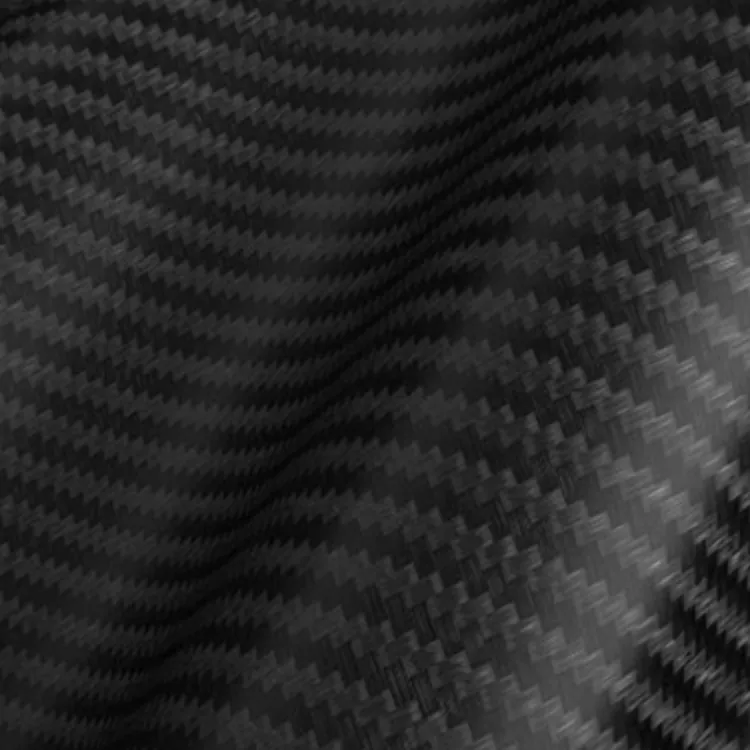

ツイル構造は、レイアップ中の補強材の外観と取り扱いに影響を与えます。平織りと比べて、斜めの模様がより目立ち、生地の動きに対する制限が少なく、適度な曲線や成形型の表面に生地が追従することができます。

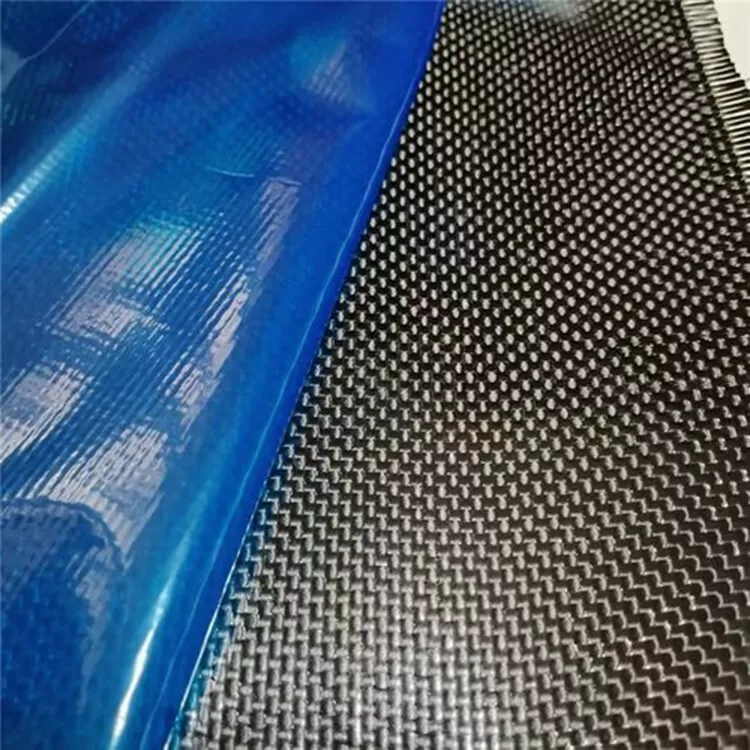

プリプレグの状態は別途考慮してください。ドライカーボンファイバーファブリックとは異なり、補強材にはすでに材料に導入された樹脂が供給されます。これにより、成形プロセスの開始点が決まりますが、最終的な複合材料の特性は、炭素繊維のグレード、樹脂システム、繊維配向、ラミネートの厚さ、繊維の体積分率、および硬化条件によって異なります。

綾織りと平織り

ツイル織りと平織りのどちらを選択するかは、通常、表面の外観、生地の取り扱い、完成部品の形状に関係します。ツイルは特徴的な斜めのパターンを提供しますが、平織りは規則的な上下構造を持ち、従来のレイアップ中により安定した生地構造を提供できます。

製造工程別の材質選定

これは、幅広いカーボンファイバー補強フォーマットの中の 1 つのオプションです。適切な材料は、製造プロセスに事前含浸システム、乾式布地、一方向強化、または別の樹脂技術が必要かどうかによって異なります。

応用分野

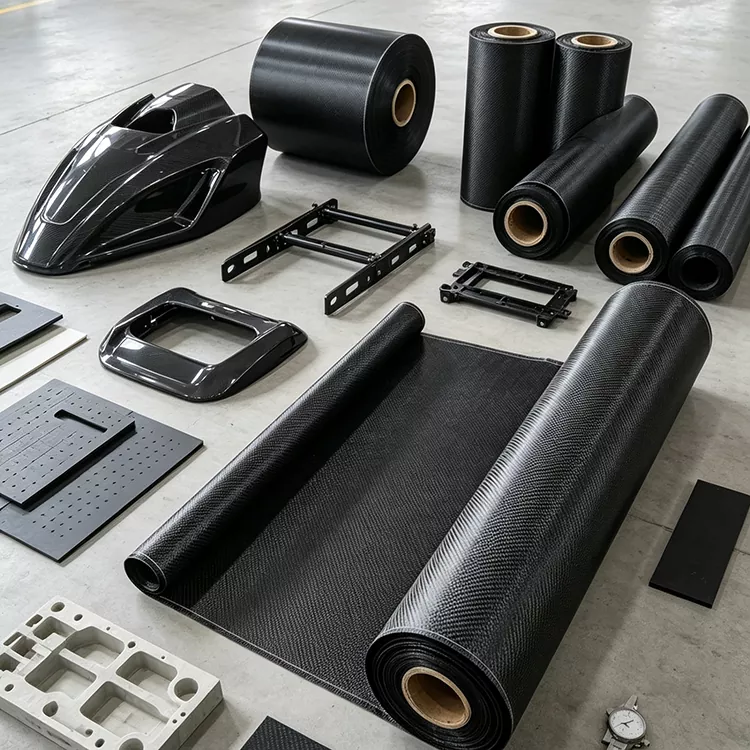

この材料は、炭素繊維強化材、ツイル表面パターン、プリプレグ加工の組み合わせが生産要件に適合する複合部品として検討できます。最終的な積層設計は、部品の形状、荷重条件、成形プロセスに従って確立する必要があります。

スポーツ用品

自転車部品、ラケット構造、パドル、ゴルフ関連部品、その他のスポーツ製品では、制御された積層構造と目に見えるカーボン表面が必要な場合にこの材料を使用できます。

自動車部品

用途には、内装コンポーネント、軽量パネル、トリム、補強、性能重視の複合コンポーネントなどがあります。繊維配向、ラミネートの厚さ、および樹脂の特性は、各コンポーネントの設計および製造要件に従って選択する必要があります。

工業用複合部品

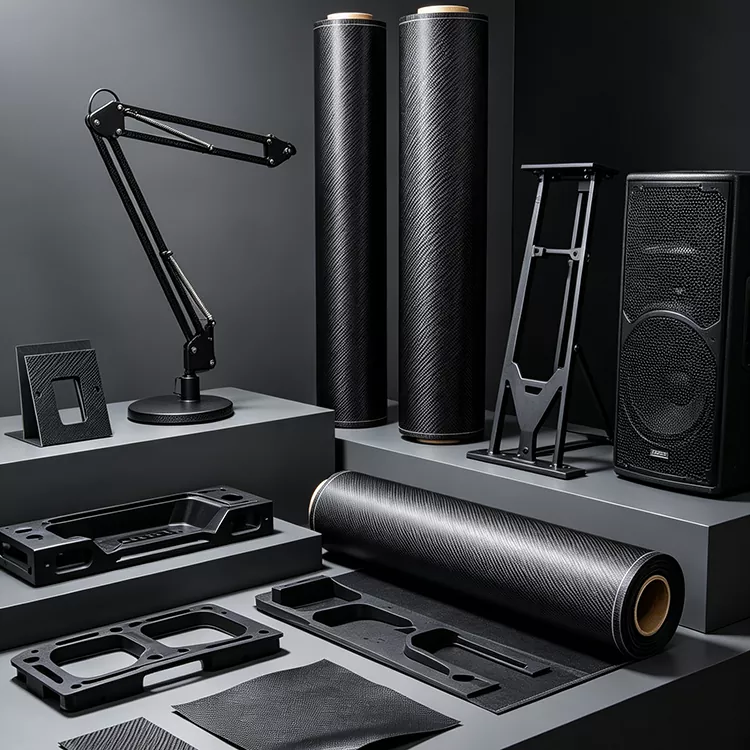

カバー、ハウジング、パネル、ブラケット、軽量構造コンポーネントは、補強、寸法要件、表面の外観を一緒に考慮する必要がある潜在的な用途です。

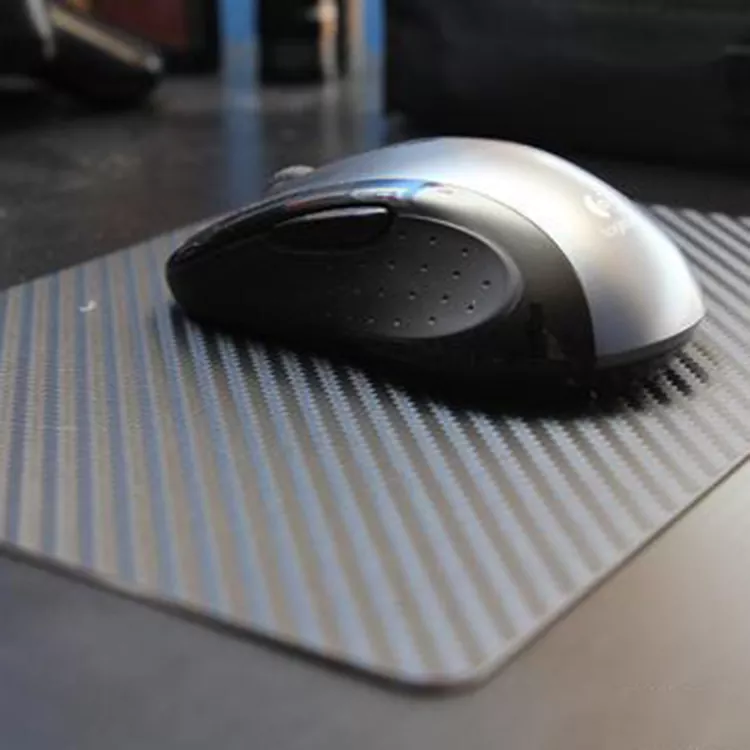

電子ハウジング

カーボンファイバーは、特定のハウジング設計に軽量で構造的なサポートを提供します。カーボンファイバーは導電性があるため、敏感な電子部品の周囲でカーボンファイバーを使用する場合は、電気絶縁要件を考慮する必要があります。

仕様

標準的な製品情報を以下に示します。用途や生産方法に合わせてサイズなどの加工要件をご確認いただけます。

プリプレグの選択と加工

ツイル 3K プリプレグ カーボンファイバーの場合、樹脂システムは保管、取り扱い、硬化、および最終的な複合構造に影響を与えるため、材料仕様の重要な部分です。現在の仕様では、確認すべき樹脂マトリックスとして樹脂が記載されているため、必要な樹脂系を製造前に確立する必要があります。

製造オーダーの場合、樹脂の種類、樹脂含有量、硬化温度、硬化時間、保管温度、許容休止時間、成形圧力、および目的の成形方法などの有用な技術情報が含まれる場合があります。これらのパラメータは、顧客の機器および完成したコンポーネントの形状と互換性がある必要があります。

幅や厚みも製作前に確認する必要があります。成形コンポーネントの場合、金型の形状と積層レイアップが材料の選択と切断要件に影響を与える可能性があります。材料が繰り返し生産に導入される場合、サンプル評価は、大量生産が予定される前に、取り扱い、成形、硬化の条件を確認するのに役立ちます。

ご注文前にご確認いただきたいこと

注文前に、顧客は必要な幅、厚さ、数量、コンポーネントの寸法、成形方法、予想される硬化条件を提供できます。特定の樹脂システムが必要な場合は、樹脂の種類と関連する加工パラメーターも含める必要があります。

目に見えるカーボン部品の場合、必要なツイル配向と表面の外観を、金型の設計と仕上げプロセスとともに議論する必要があります。エンジニアリングコンポーネントの場合、繊維の配向、ラミネートの厚さ、樹脂の特性が、織りの外観だけよりも最終部品に大きな影響を与える場合があります。

カスタム要件については、材料評価のために図面、ラミネート仕様、または既存のサンプルを提供できます。この情報は、受注生産の前に適切な材料サイズと加工要件を決定するのに役立ちます。

よくある質問

マテリアルにおける 3K とは何を意味しますか?

3K は、炭素繊維トウ内の個々のフィラメントのおおよその数を指し、約 3,000 フィラメントです。これはトウのサイズを表すものであり、完成した複合材料の強度や機械的特性をそれ自体で定義するものではありません。

平織りではなくツイルを選択する理由は何ですか?

ツイルは、認識できる斜めのパターンを提供し、成形された表面に有用なドレープ特性を提供します。選択は、必要な表面の外観、生地の取り扱い、金型の形状、およびラミネートの設計に基づいて行う必要があります。

ドライカーボンファイバーファブリックとして供給されますか?

いいえ。この材料はプリプレグとして供給されます。つまり、炭素繊維強化材にはすでに樹脂が含浸されています。ドライカーボンファイバーファブリックは、樹脂が事前に塗布されていない状態で供給されるため、後の複合製造プロセス中に樹脂を導入する必要があります。

目に見えるカーボンファイバー部品に使用できますか?

はい。ツイル構造により、完成した表面デザインの一部を形成する目に見える斜めのパターンが作成されます。最終的な外観は、繊維の配列、樹脂システム、金型表面、圧密および仕上げ条件にも依存します。

注文前に確認すべき樹脂情報は何ですか?

樹脂の種類、樹脂含有量、硬化温度、硬化時間、保管要件を製造前に確認する必要があります。適切なパラメータは、選択した樹脂システムと顧客の成形装置によって異なります。

幅や厚みはオーダーメイドできますか？

はい。幅や厚みもお客様のご要望に合わせてご指定いただけます。意図した用途、コンポーネントの寸法、成形プロセスを提供することは、必要な材料形式を定義するのに役立ちます。

見積もりにはどのような情報が必要ですか?

ご希望のサイズ、厚さ、数量、用途、成形方法、樹脂要件が決まっている場合はご記入ください。材料が既存の複合コンポーネントと一致する必要がある場合は、図面、ラミネート仕様、またはサンプルも提供できます。
