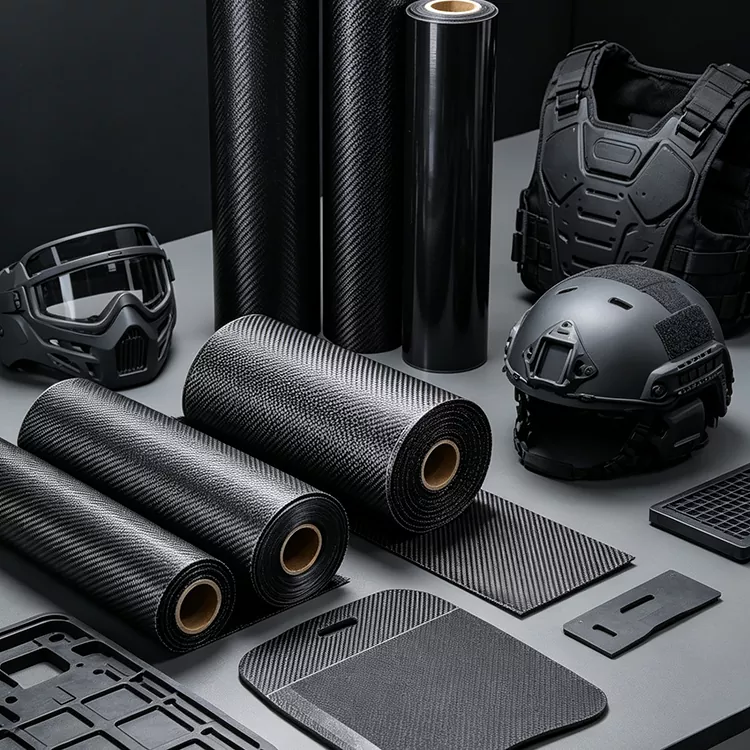

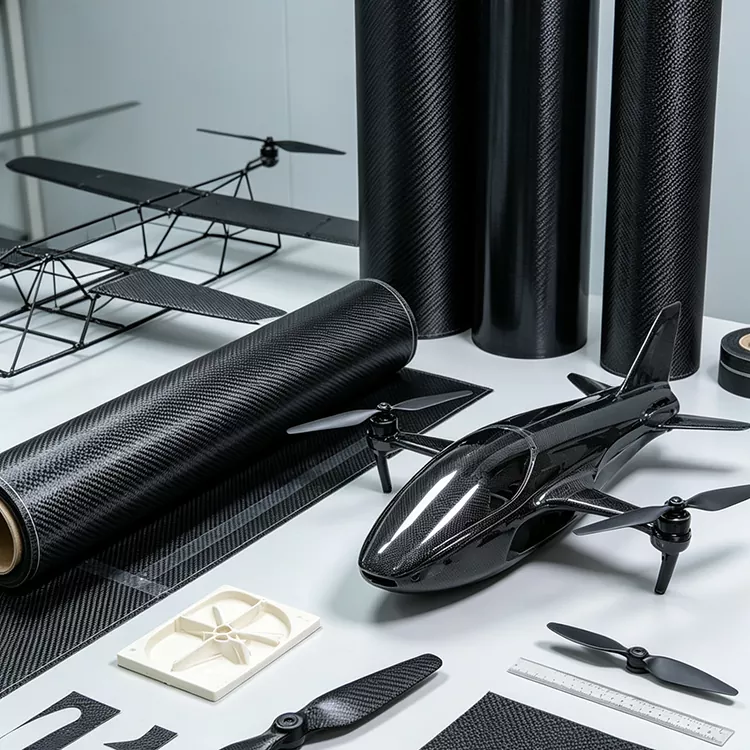

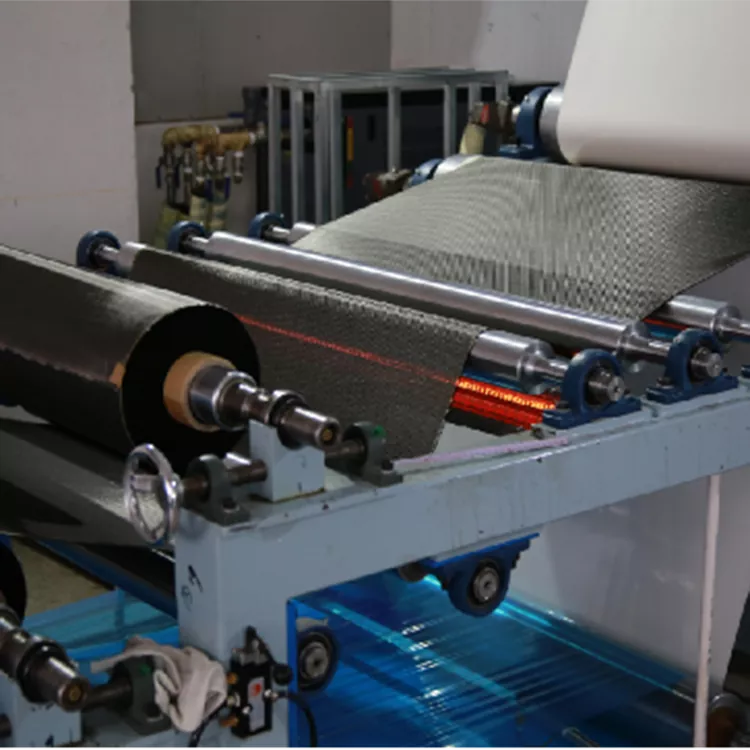

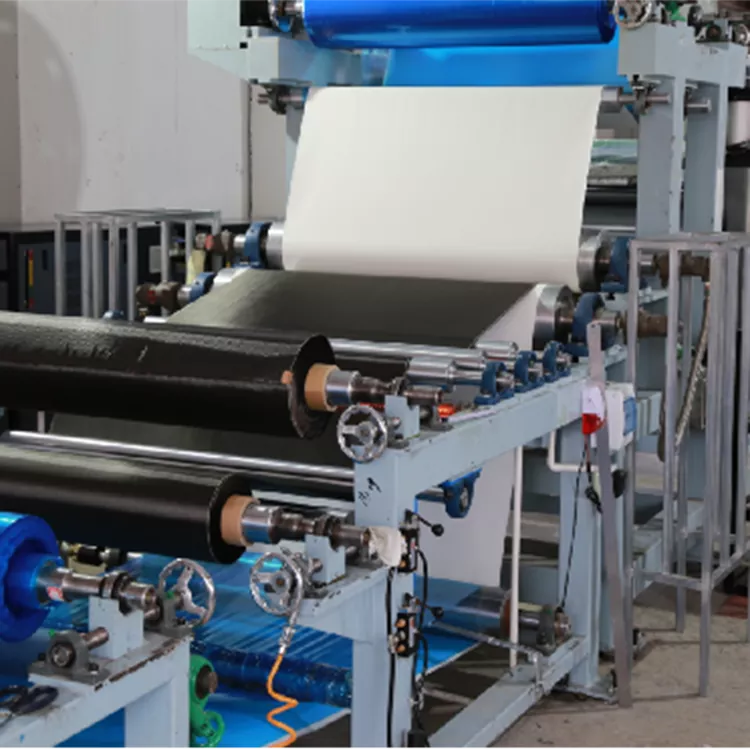

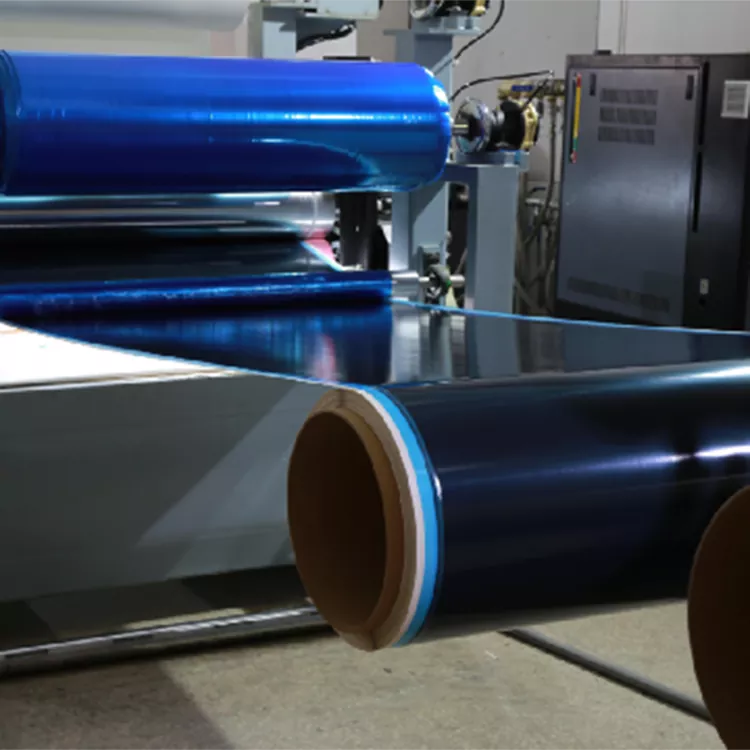

3K UD および双方向炭素繊維プリプレグファブリック

3K UD および双方向カーボンファイバー プリプレグ ファブリックは、3K カーボンファイバー強化材と、2 つの異なるファイバー配置で事前含浸された樹脂マトリックスを組み合わせています。 UD 構造は主に 1 方向に沿って連続繊維を集中させますが、二方向構造は 2 つの主な方向にわたって補強を提供します。それらの選択は主に、荷重経路、積層構造、完成した複合部品の形状に関係します。

複合材メーカーにとって、この区別は 3K の指定だけよりも重要です。引張、曲げ、または軸方向の荷重が支配的なコンポーネントには、定義された繊維方向を中心に構築されたラミネートの恩恵が得られますが、2 方向の荷重を受けるパネルやシェルには、よりバランスのとれた補強配置が必要な場合があります。

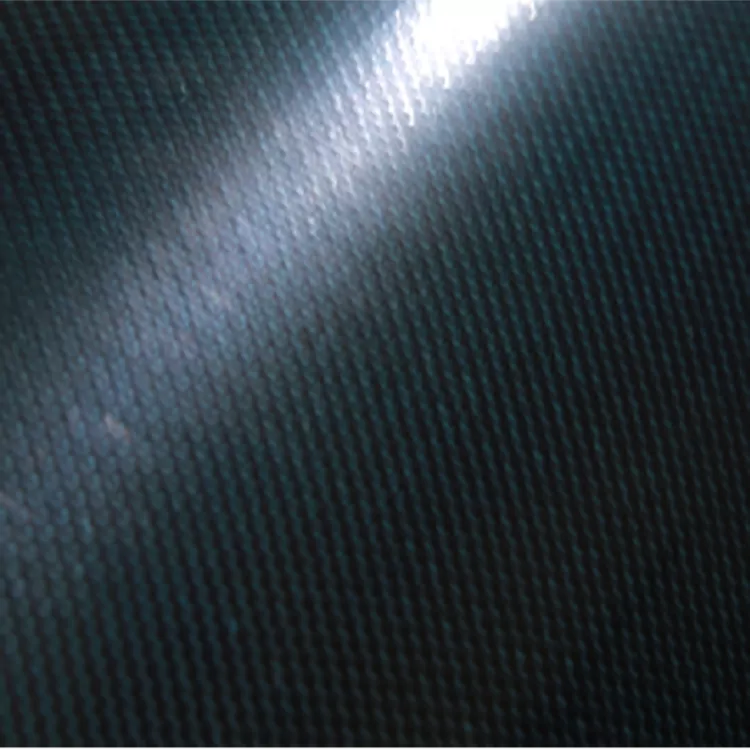

UD および双方向ファイバー構造

UD構造により、連続した炭素繊維が主に一方向に沿って集中します。これにより、この材料は、シャフト、ビーム、ロッド、細長い構造セクションなど、エンジニアリング設計で明確な一次荷重経路を持つコンポーネントに適したものになります。

双方向構造により、主に 2 つの方向に補強が施されます。これは、ラミネートが主に一方向に沿った荷重ではなく、二軸にわたって荷重を支える必要があるパネル、カバー、ハウジング、その他のコンポーネントに適用できます。

繊維の配置自体が最終部品の性能を決定するわけではありません。繊維グレード、繊維体積分率、樹脂システム、ラミネート配向、プライ数、圧密および硬化条件はすべて、最終的な複合材料の特性に影響します。

3Kとはどういう意味ですか?

3K という名称は、約 3,000 本の個々のフィラメントを含む炭素繊維トウを指します。これは、特定の強度グレードではなく、繊維束のサイズを表します。

したがって、材料の選択では、3K をカーボンファイバーのグレード、樹脂システム、補強構造と合わせて考慮する必要があります。 3K トウはさまざまなラミネート構造で使用でき、最終的な複合材料の特性は、補強材がどのように配向され、強化され、硬化されるかによって決まります。

この区別は、UD 材料と双方向材料を比較する場合に特に関係します。 3K の指定は繊維トウを識別し、UD または双方向構造はその強化材がプリプレグ内でどのように配置されるかを示します。

重要な情報

繊維方向の選択

3K UD および双方向カーボンファイバー プリプレグ ファブリックの場合、最初の実際的な問題は、完成したコンポーネントがその荷重にどのように耐えられると予想されるかです。生地の外観のみに基づいて UD または双方向構造を選択するのではなく、デザインが必要とする場所にラミネートが材料を提供するように補強材を配置する必要があります。

UD建設

UD 補強は、主な荷重方向が定義されているシャフト、ロッド、ビーム、その他の細長い部品に対して一般的に考慮されます。コンポーネントに二次方向にわたる補強も必要な場合は、追加の軸外プライをラミネートに組み込むことができます。

双方向構造

双方向の補強は、荷重や剛性要件が主な 2 方向にまたがるパネル、カバー、ハウジング、その他の部品に対して検討できます。 2 つの方向の実際のバランスは、材料の構造とラミネートのスケジュールによって異なります。

ラミネート設計

プリプレグ構造は、独立したシートとしてではなく、完全な積層体の一部として評価される必要があります。繊維配向、層の順序、厚さ、樹脂含有量、および圧密条件は、完成した複合材料を介して荷重がどのように伝達されるかに影響します。

代表的な用途

この材料は、方向性強化と樹脂含有量の制御が必要な複合コンポーネント用に検討できます。適切な構造は、部品の形状、荷重条件、成形方法、必要なラミネートの厚さによって異なります。

スポーツ用品

この材料は、剛性、疲労挙動、質量が設計上の重要な考慮事項となる軽量スポーツ構造に使用できます。潜在的な用途には、ゴルフ シャフト、自転車部品、ラケット構造、パドル、その他の成形複合部品が含まれます。

自動車部品

自動車用途には、軽量パネル、補強コンポーネント、選択された構造部品、および性能重視のコンポーネントが含まれます。部品に主な荷重経路が定義されている場合は UD 構造を検討できますが、2 軸にわたるサポートが必要な場合は双方向の補強を使用できます。

工業用複合部品

産業用途には、パネル、ハウジング、ブラケット、ビーム、ロッド、軽量機器コンポーネントなどが含まれます。好ましい構造は、コンポーネントに主な荷重方向があるか、複数の方向にわたる補強が必要かによって異なります。

電子機器

選択された機器のハウジングおよび構造コンポーネントに対して、カーボンファイバーは軽量で構造的なサポートを提供できます。カーボンファイバーは導電性があるため、完全なアセンブリ設計の一部として電気的絶縁と電磁要件を考慮する必要があります。

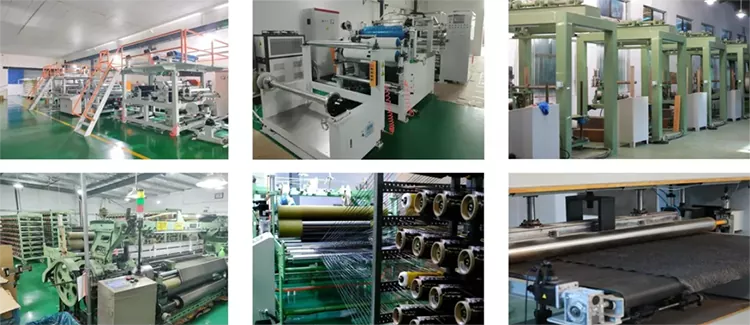

生産前の材料選択

新しい複合プロジェクトの場合、材料は製品名だけで指定するのではなく、コンポーネントと製造プロセスに従って指定する必要があります。重要な情報には、必要な繊維構造、樹脂システム、幅、厚さ、積層スケジュール、および成形方法が含まれます。

UD 部品の場合は、必要な軸外補強材とともに主繊維方向を特定する必要があります。双方向部品の場合、必要な補強バランスと層の方向を確認する必要があります。これらの詳細は、材料仕様が意図した荷重経路と一致しているかどうかを判断するのに役立ちます。

樹脂の要件も製造前に確認する必要があります。これはプリプレグ材料であるため、樹脂系および樹脂含有量は取り扱い、保管、成形および硬化条件に影響を与えます。材料が既存の生産プロセスに統合されている場合、顧客の現在の処理パラメータまたは材料仕様を参照として使用できます。

よくある質問

3K UD 炭素繊維プリプレグとは何ですか?

3K炭素繊維強化繊維を主に一方向に配列し、成形前に樹脂マトリックスと結合させたプリプレグです。定義された荷重方向に沿って補強する必要がある複合部品に適しています。

UDと二方向炭素繊維の違いは何ですか?

UD は、連続繊維のほとんどを 1 つの主方向に沿って配置します。双方向構造により、主に 2 つの方向に補強が施されます。選択は、負荷条件、部品の形状、完成したコンポーネントの積層設計によって異なります。

材料にはすでに樹脂が含まれていますか?

はい。これはプリプレグ材料であり、炭素繊維強化材がすでに樹脂マトリックスと結合していることを意味します。選択した仕様に対する特定の樹脂システムと樹脂含有量を確認する必要があります。

3Kって強度等級と同じですか？

No. 3K には、炭素繊維トウのおおよそのフィラメント数が記載されています。最終的な複合材料の性能は、繊維のグレード、樹脂システム、繊維の体積分率、積層体の配向および硬化条件にも依存します。

素材をカスタマイズすることはできますか?

はい。ユルイスでは受注生産を行っており、用途や製造工程に合わせてサイズや幅などのカスタマイズもご相談に応じます。

このタイプのプリプレグはどの業界で使用されていますか?

用途には、スポーツ用品、自動車部品、産業用複合部品などがあります。材料と電気的要件が用途に適合する場合、選択された電子機器構造では炭素繊維複合材を使用することもできます。

見積もりを依頼する際にはどのような情報を提供すればよいですか?

必要な幅、厚さ、繊維構造、樹脂要件、用途、成形方法、見積数量を提供していただくと、適切な仕様を決定するのに役立ちます。構造部品の場合、必要な繊維配向を確認するために、図面または積層スケジュールも役立ちます。
