低密度プリプレグ炭素繊維

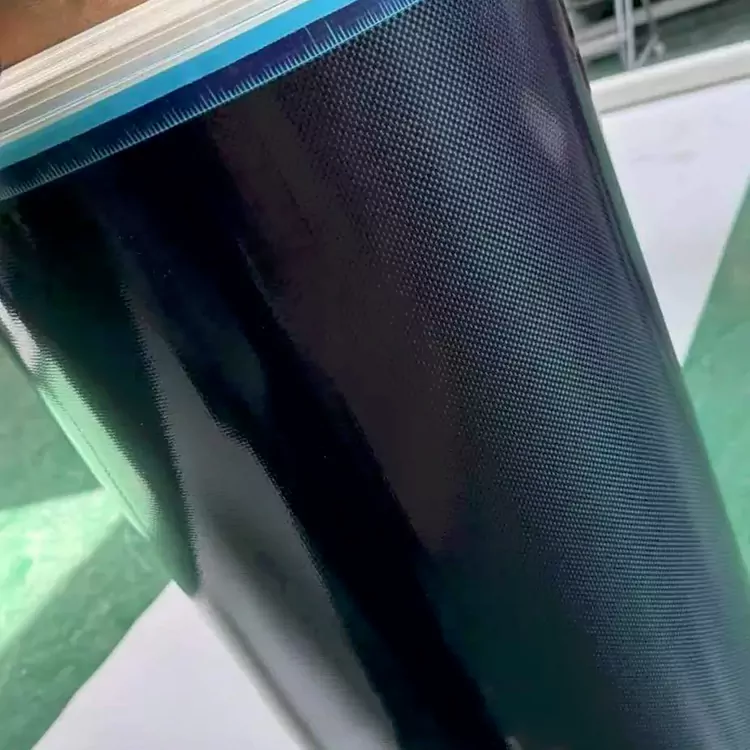

低密度プリプレグカーボンファイバーは、必要な構造性能とともに補強重量を考慮する必要がある複合部品用に設計されています。この材料は、炭素繊維強化材と事前含浸樹脂マトリックスを組み合わせており、メーカーは複合レイアップ中に繊維配向、ラミネートの厚さ、樹脂含有量を制御できます。完成品の質量削減が設計要件の一部である軽量スポーツ用品、自動車部品、一部の産業部品などに適用できます。

「低密度」という用語は、最終部品の性能を単独で示すものではなく、積層体およびコンポーネントのレベルで考慮される必要があります。完成した複合材料には樹脂も含まれており、その重量は繊維の構造、樹脂の含有量、ラミネートの厚さ、成形方法、コンポーネントの形状によって異なります。

複合材設計において補強重量が重要な理由

軽量化のために複合コンポーネントを再設計する場合、補強は工学計算の一部にすぎません。製造業者は、必要な剛性、強度、寸法安定性を達成するためにどれだけの材料が必要なのかも考慮する必要があります。

したがって、有用な比較には、カーボンファイバー素材自体を超えて、完成したラミネートを考慮する必要があります。繊維配向、繊維体積分率、樹脂含有量、層の配置、硬化条件はすべて、コンポーネントの最終重量と機械的挙動に影響を与える可能性があります。

ラミネートの設計に応じて、炭素繊維複合材料は次の組み合わせを提供します。

· 構造重量が軽い

· 高い比強度

· 高い比剛性

· 耐疲労性

· 寸法安定性

· 振動減衰特性

· 耐食性

これらの特性は、完成したコンポーネントが不必要な質量を追加することなく構造的に機能を維持する必要がある場合に関連する可能性があります。実際の製造では、軽量化は材料名だけではなく、完全な部品設計によって決まります。

生地の構造とラミネートの設計

低密度とは、すべてのコンポーネントが同じ補強構造を使用する必要があるという意味ではありません。生地のスタイルは、部品の形状、必要なドレープ、荷重の方向、および成形プロセスに応じて選択する必要があります。

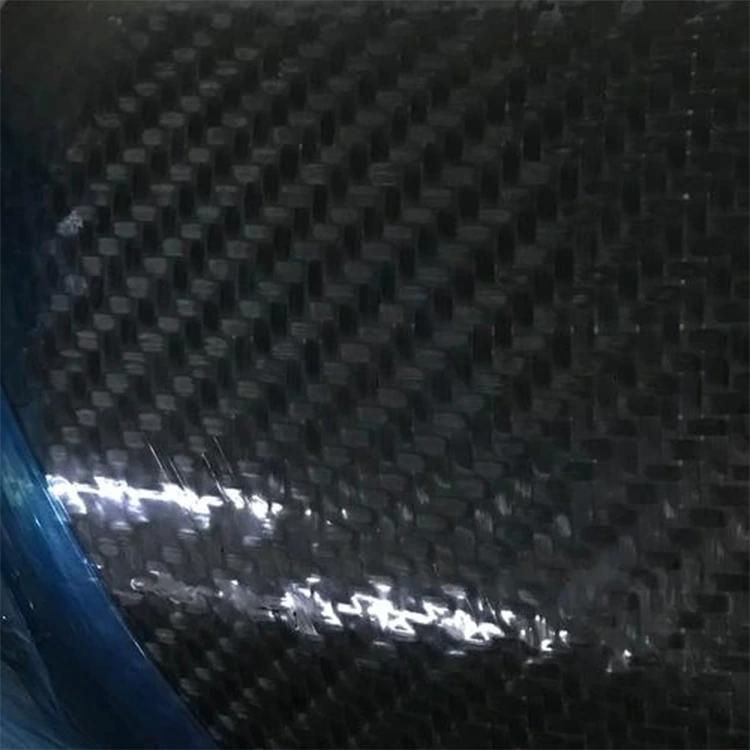

提供される素材は、無地、ツイル、その他の指定されたスタイルなど、さまざまな構造で検討できます。これらの構造は、レイアップ中に鉄筋がどのように扱われるか、および鉄筋がコンポーネントの表面にどのように適合するかに影響します。

規則的で安定したファブリック構造が必要な場合は、プレーン構造を検討できます。ツイル構造は、そのドレープ特性により、曲面またはより複雑な表面を持つ部品により適している場合があります。コンポーネントに明確に定義された主な荷重方向がある場合は、代わりに一方向の補強を考慮することができます。

したがって、ファブリックの構造は、ラミネートのスケジュールとともに選択する必要があります。軽量部品であっても、部品に負荷がかかる方向には十分な補強が必要です。

OEM開発の場合、ユルイは生産前に必要な生地のスタイル、幅、重量、厚さ、樹脂含有量、加工条件について話し合うことができます。

軽量プリプレグが使用できる場所

スポーツ用品

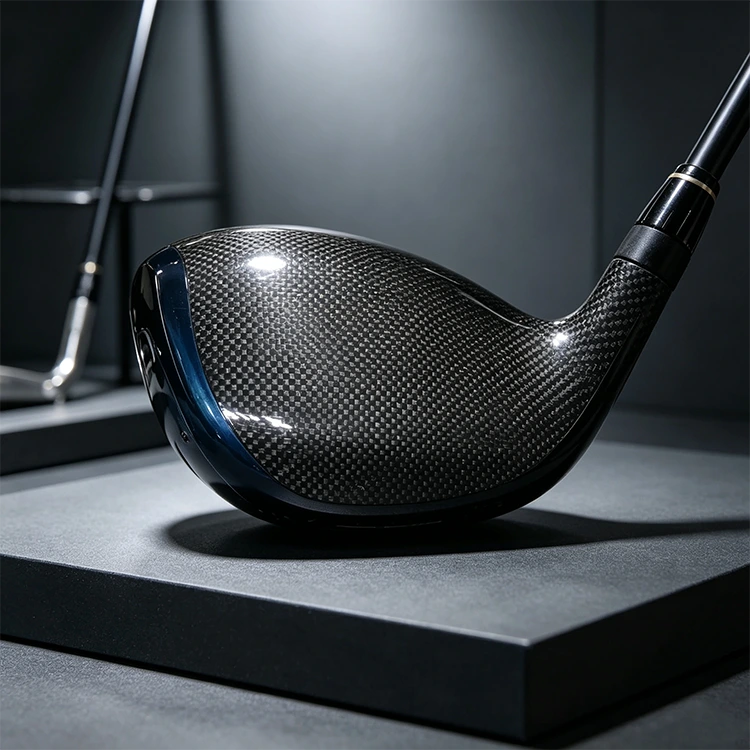

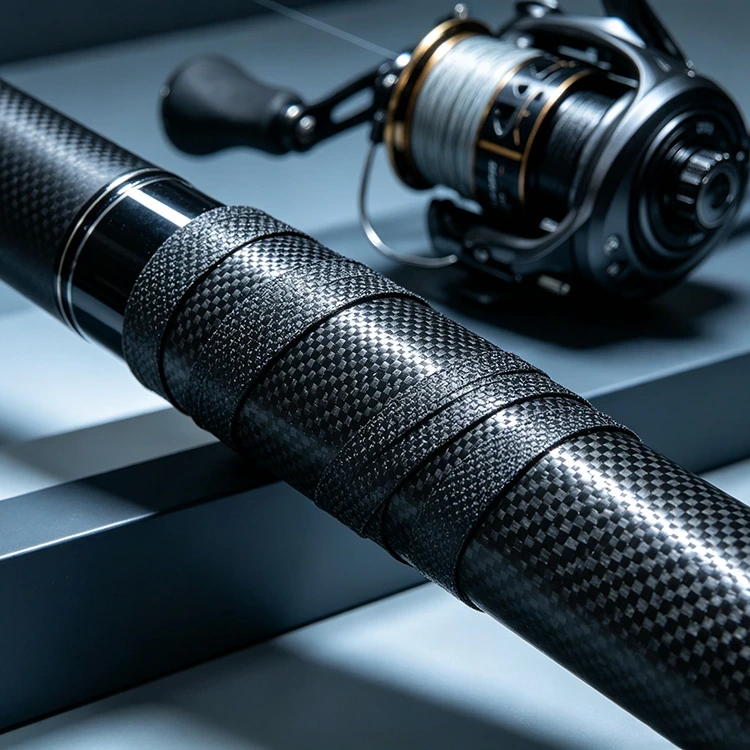

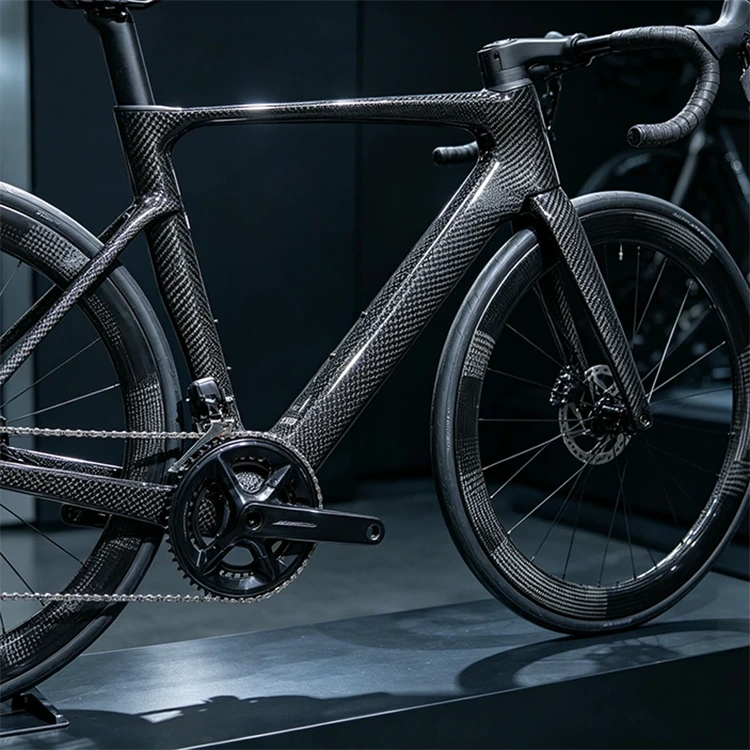

スポーツ製品には、多くの場合、厳しい重量と寸法の要件があります。炭素繊維プリプレグは、自転車部品、ゴルフ用品、ラケット構造、パドル、および剛性、疲労挙動、および全体の質量を合わせて考慮する必要があるその他の成形複合部品に使用できます。

自動車部品

自動車メーカーや部品サプライヤーにとって、部品質量の削減が設計目標の一部である選択された部品に対して複合材料を検討することができます。

潜在的な用途には、軽量パネル、カバー、補強コンポーネント、その他の複合部品が含まれます。適切な積層板は、コンポーネントの荷重、取り付け配置、必要な剛性、および製造方法によって異なります。

産業機器

産業用途には、繰り返し設置、移動、または支持する必要があるパネル、ハウジング、ブラケット、構造部材、その他の機器コンポーネントが含まれる場合があります。これらの用途では、個々のコンポーネントの質量を減らすと、全体的な機器の設計だけでなく、取り扱いや設置の要件にも影響を与える可能性があります。

電子機器および機器のハウジング

低重量と寸法安定性が要求される場合、選択された機器の構造とハウジングには炭素繊維複合材が使用される場合があります。カーボンファイバーは導電性があるため、完全な製品設計の一部として電気絶縁、接地、および電磁要件を評価する必要があります。

材料および供給情報

完成したコンポーネントを中心に設計

低密度プリプレグカーボンファイバーは、メーカーがコンポーネントの重量を制御する必要がある場所を特定した場合に最も重要になります。異なる補強布の公称重量を比較することのみによって材料を選択すべきではありません。

たとえば、金属ブラケットを複合設計に置き換える場合、エンジニアリング チームは、適用される荷重、取り付けポイント、ラミネートの厚さ、繊維の方向、必要な剛性、および接続方法を考慮する必要があります。これらの要因により、完成した部品に実際にどの程度の補強が必要になるかが決まります。

同じ原理がパネル、カバー、ハウジング、その他の軽量構造にも当てはまります。追加の層や厚さが必要な場合、材料の重量が減っても、自動的に軽量または構造的に同等のコンポーネントが生成されるわけではありません。

ユルイは、お客様の部品設計・製造工程に合わせて材料仕様をご相談させていただき、受注生産やOEMにも対応しております。

プリプレグの保管と加工

この材料には硬化前の樹脂マトリックスが含まれているため、プリプレグにはドライカーボンファイバーファブリックとは異なる保管方法と取り扱い方法が必要です。

保管温度、保管外の許容時間、および保存期間は、選択した樹脂システムによって異なります。材料は推奨される保管条件下で保管し、特定のグレードに付属の技術説明書に従って取り扱う必要があります。

生産管理の場合、先入れ先出しの在庫ローテーションは、不必要な保管時間を制限する実用的な方法です。

新しいアプリケーションを開発する顧客は、生産注文を出す前に、選択したプリプレグ システムに必要な硬化サイクル、処理温度、および処理ウィンドウも確認する必要があります。

よくある質問

低密度プリプレグ炭素繊維は通常の炭素繊維織物と何が違うのですか?

通常の炭素繊維織物は通常、乾式補強材として供給されます。この製品は、炭素繊維が樹脂マトリックスとすでに結合されたプリプレグの状態で供給されます。その用途は軽量複合材の製造を中心としていますが、最終的な重量と特性は完全なラミネート設計によって決まります。

低密度は複合コンポーネントの重量にどのような影響を与えますか?

炭素繊維複合材料は、多くの従来の構造用金属と比較して比較的低密度です。ただし、完成したコンポーネントの重量は、必要なラミネートの厚さ、繊維の体積、樹脂含有量、形状、および加工方法によって異なります。したがって、低密度補強は完全なコンポーネント設計の一部として評価される必要があります。

どのような生地のスタイルが利用可能ですか?

提供される情報には、無地、ツイル、その他の構造オプションが含まれます。適切なスタイルは、必要なドレープ、表面特性、ラミネートのデザイン、製造プロセスによって異なります。

幅、厚さ、サイズはカスタマイズできますか?

はい。ユルイは受注生産を行っており、カスタマイズ寸法やOEM要件についてもご相談いただけます。最終仕様はお客様の生産設備や部品設計に合わせてご確認ください。

どの樹脂システムが使用できますか?

利用可能な樹脂システムは、特定のプリプレグ グレードについて確認する必要があります。用途、硬化条件、必要な最終特性に応じて、エポキシおよびその他の樹脂システムを検討できます。

低密度炭素繊維複合材料はどのような業界で一般的に使用されていますか?

この材料は、スポーツ用品、自動車部品、工業用複合材の製造に関連しています。電気的、熱的、構造的要件が材料システムと互換性がある場合には、選択された電子機器および機器の構造も適している可能性があります。

この材料は鉄鋼部品を直接置き換えることができますか?

必ずしもそうとは限りません。炭素繊維複合材料と鋼は、密度、剛性、強度、破壊挙動、接合特性が異なります。通常、交換には、ある材料を別の材料で直接置き換えるのではなく、コンポーネントの形状、負荷条件、積層構造、および接続方法を見直す必要があります。
