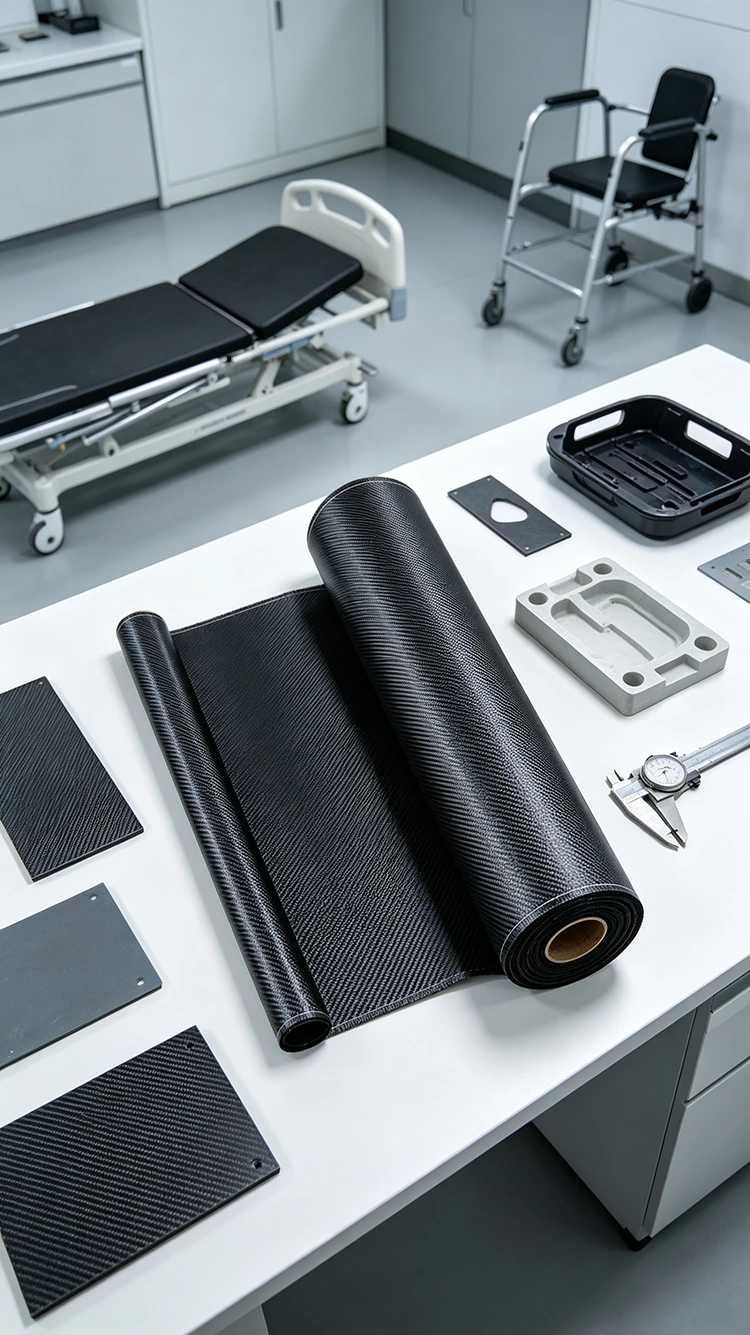

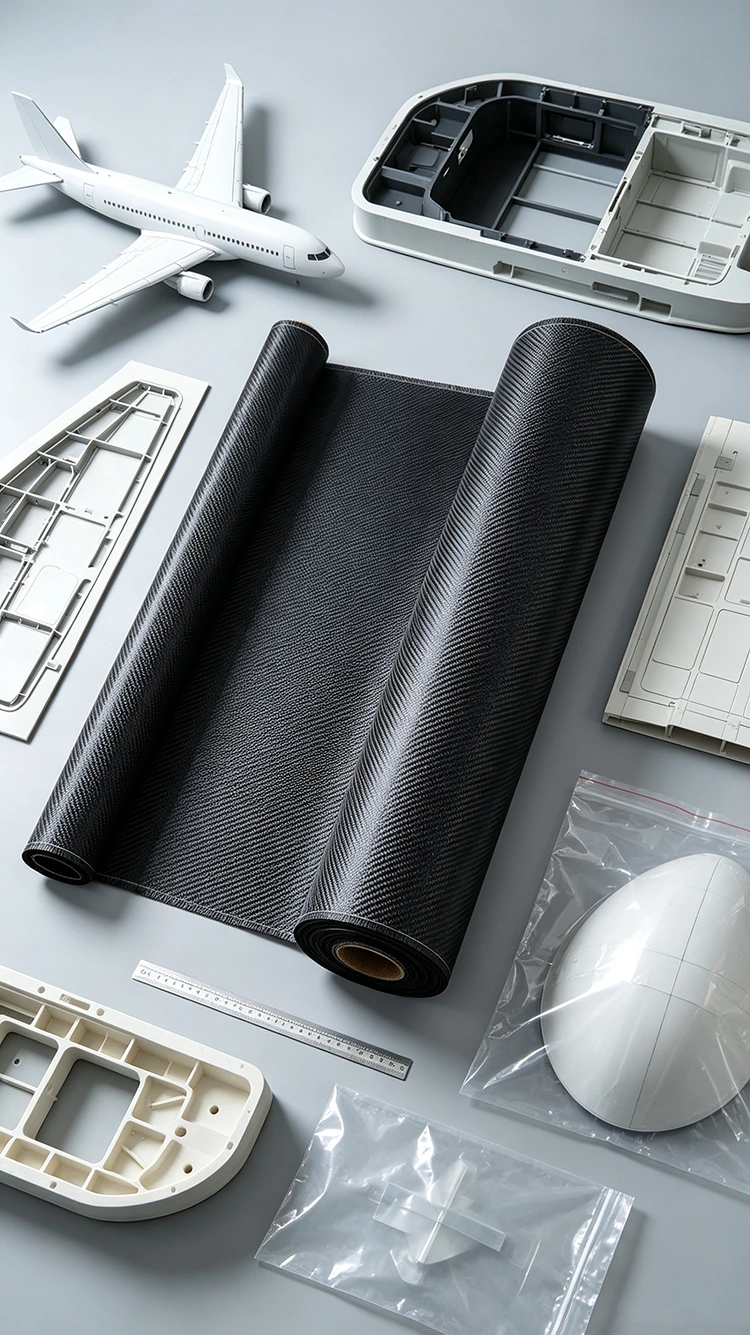

綾織り炭素繊維生地

綾織りカーボンファイバーファブリックは、縦糸と横糸が絡み合って斜めの表面パターンを形成する織り補強材です。平織りと比較して、織り交ぜ構造により糸間の動きがより多くなり、レイアップ中に生地が適度な曲線に従うことができます。同じ斜めのパターンは、カーボンファイバーの表面が見えるままの成形部品にも通常保持されます。

織りは素材仕様の一部にすぎません。カーボンファイバーのグレード、面重量、樹脂システム、およびラミネート構造によって、ファブリックが完成した複合材料にどのように寄与するかが決まります。一方、金型の形状と成形プロセスは、生産中にファブリックがどのように扱われるかに影響します。

ツイル構造の変化

ツイル構造では、平織りの 1 上、1 下の繰り返しパターンを形成するのではなく、織り交ぜポイントが生地全体に沿って徐々に移動します。これにより、布地を曲面上に置いたときに、糸が互いに対してより自由に移動できるようになります。

輪郭が変化する部分では、違いがより顕著になります。ある程度の面内の動きに対応できる生地は、より密に織り込まれた構造よりも、適度な曲線の周りに配置するのが簡単な場合があります。ただし、これはすべてのツイル生地が同じようにドレープすることを意味するわけではありません。糸のサイズ、生地の重量、織りの固さ、表面の形状はすべて結果に影響します。

半径が狭い場合や深い 3 次元形状の場合、局所的なシワや糸の歪みは実際の形状に対してのみ正確に評価できるため、成形トライアルが役立ちます。

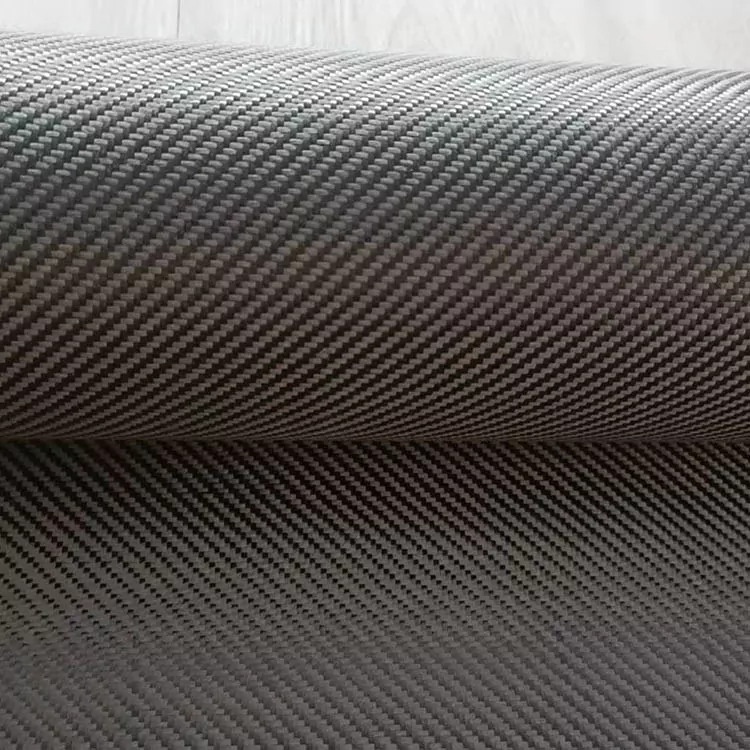

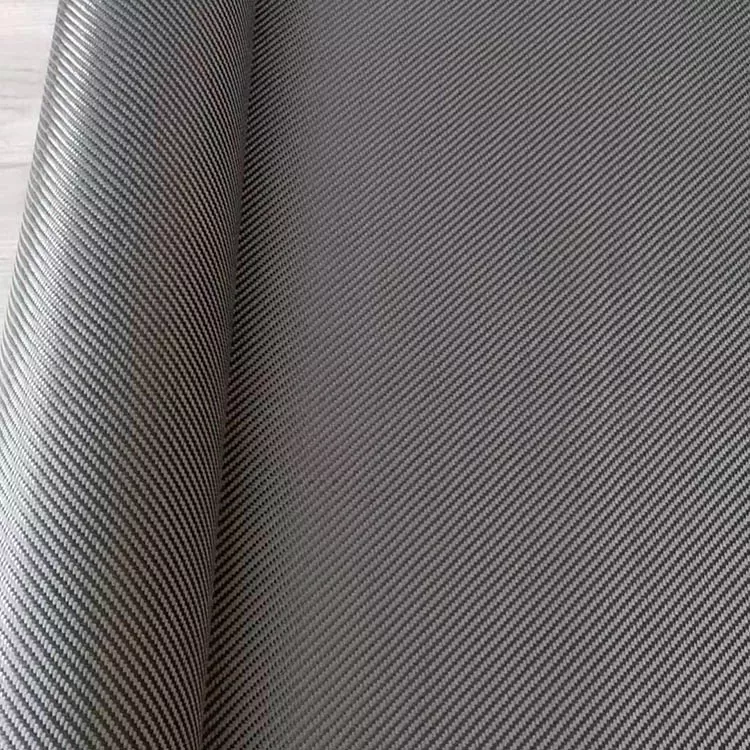

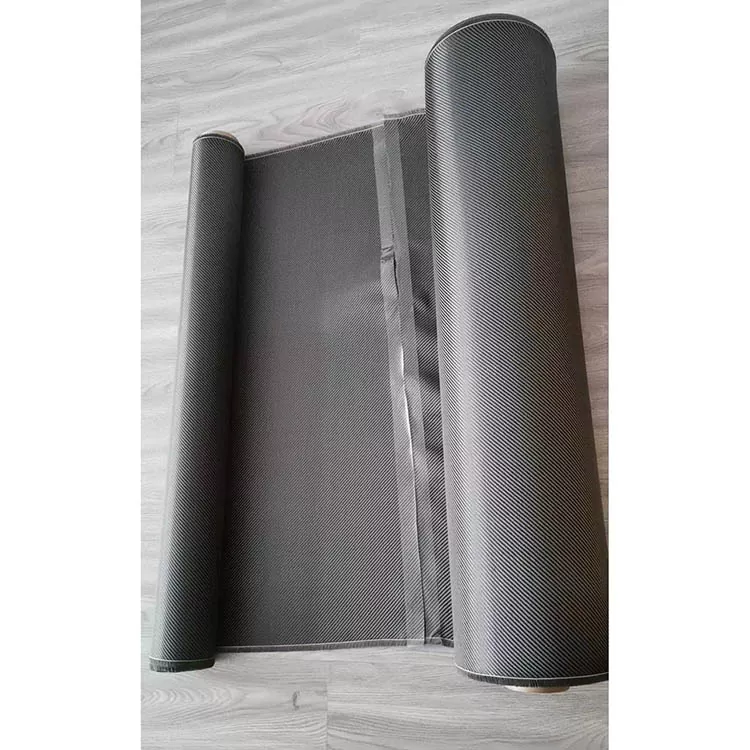

可視表面の斜め織り

斜めのパターンは、ツイルカーボンファイバーファブリックの最も顕著な特徴の 1 つです。硬化したラミネートをクリアコーティングで仕上げると、織り目がコンポーネントの表面全体に見えるままになることがあります。

パターンの方向は、切断およびレイアップ中に制御する必要があります。 2 つの布地部分が異なる向きで接している場合、接合部で対角線が均等に続きません。したがって、目に見えるパネルでは、成形前に切断レイアウトと層の配置を考慮する必要があります。

最終的な外観は、樹脂の分布、固化、表面仕上げによっても影響されます。乾燥した生地に見られるパターンは、ラミネートを成形してコーティングした後では、鮮明さが変わる場合があります。

曲線コンポーネントでのツイルの使用

ツイル生地は、トリムピース、ハウジング、自転車部品、オートバイ部品、スポーツ用品など、完全に平らではない部品によく使用されます。

表面が比較的開いている場合は、生地を大きな部分として切断することも、形状がより急激に変化する場合は、より小さなセクションに分割することもできます。ピースが大きいほどジョイントの数は減りますが、レイアップ中にさらに調整が必要になる場合があります。小さなピースは局所的な輪郭に沿ってより簡単にたどることができますが、ジョイントは慎重に配置する必要があります。

目に見えるカーボン表面の場合、切断パターンは斜めの織りの方向も考慮する必要があります。連続した視覚的パターンが必要な場合、隣接するピース間で同じ方向を維持することが重要になることがあります。

仕様

製造時の材料仕様

通常、必要な生地の重量は、目標とするラミネートの厚さおよび成形方法と併せて考慮されます。面積重量が低いほど、より多くの個々の層を使用できますが、生地を重いと、特定の積層厚さに必要な層の数を減らすことができます。

炭素繊維のグレードも織りとは別に指定する必要があります。同じツイル構造を異なる繊維グレードで製造することもできますが、得られる複合特性は同一ではありません。

樹脂の適合性も製造上の考慮事項です。ウェットレイアップ、真空注入、圧縮成形、プリプレグ加工には、樹脂の流れ、固化、取り扱いに関して異なる要件があります。したがって、生地は外観だけで指定するのではなく、実際のプロセスに適合させる必要があります。

資料請求のために提供する情報

基本的な材料要件が明確に記載されている場合、製造に関する問い合わせの評価が容易になります。関連情報には次のものが含まれます。

· ツイル織り構造

· 炭素繊維グレード

· 生地重量 / GSM

· 必要な幅とロールの長さ

· ターゲットの厚さまたはラミネートの厚さ

· 樹脂系

· 成形プロセス

· コンポーネントの形状

· 目に見える表面の要件

既存の生地を置き換える素材の場合は、入手可能な仕様書またはサンプルも参考として使用できます。これは、新しい材料が確立された切断、レイアップ、または成形プロセスに適合する必要がある場合に特に役立ちます。

アプリケーション

綾織りカーボンファイバーファブリックは、成形された表面に適合したり、明確な織りの外観を提供したりする必要がある成形複合部品に使用されます。

自動車用途には、インテリアトリム、パネル、カバー、その他のカーボンファイバーコンポーネントが含まれます。自転車やオートバイの部品では、生地が金型表面に従う必要がある湾曲部分に織物補強を使用できます。

パドル、ラケット、その他の成形構造などのスポーツ用品にも、ラミネートの一部としてこの材料を組み込むことができます。産業用機器およびハウジングでは、選択したラミネートで必要な機械的および寸法的特性を達成できる炭素繊維織物が使用される場合があります。

電子ハウジングまたは電気アセンブリの近くに配置されるコンポーネントの場合、絶縁および接地要件を決定する際にカーボンファイバーの導電性を考慮する必要があります。

よくある質問

綾織り炭素繊維織物とは何ですか?

綾織り織り構造で作られたカーボンファイバー織物補強材です。糸の配置により斜めの表面パターンが生成されますが、実際の素材の仕様はカーボンファイバーのグレード、生地の重量、構造によって異なります。

ツイルは平織りとどう違うのですか？

綾織りと平織りでは、異なる糸の織り交ぜ順序が使用されます。ツイルは斜めのパターンを持ち、一般に糸の動きがより多くなりますが、平織りは上下の構造がより密に繰り返されます。それらの適合性は、コンポーネントの形状と製造プロセスによって異なります。

2×2ツイルとはどういう意味ですか？

2×2 は、糸が 2 本の上と 2 本の下を繰り返し通過する特殊なツイル構造を表します。プロジェクトでこの構造が必要な場合は、材料仕様で織りを確認する必要があります。

ツイル生地は曲面金型にも使用できますか?

はい。適度な曲線や輪郭の変化に対応できますが、実際のドレープは生地の重量、糸の構造、金型の形状によって異なります。成形トライアルは、複雑な部品や半径の狭い部品に役立ちます。

目に見えるカーボンファイバー部品に使用できますか?

はい。斜めの織り目は、成形および表面仕上げ後に見える場合があります。均一なパターンが必要な場合、切断およびレイアップ中に生地の向きを一貫させることが重要です。

生地の重さや寸法はカスタマイズできますか?

はい。生地の重量、幅、長さ、および関連仕様は、コンポーネントと製造プロセスに従って定義できます。

見積もりにはどのような情報が必要ですか?

有用な情報には、織りの構造、カーボンファイバーのグレード、GSM、幅、ロールの長さ、数量、用途、成形プロセスなどが含まれます。目に見える部分については、必要な表面仕上げとパターンの方向も指定する必要があります。

生産前にサンプルを評価できますか?

生地のドレープ性、樹脂適合性、表面外観、または特定の製造方法での加工挙動を確認する必要がある場合は、サンプル評価を検討できます。

綾織りということは強度が高いということでしょうか？

いいえ。織り構造だけでは、完成した複合材料の強度や剛性を確立することはできません。これらの特性は、カーボンファイバーのグレード、生地の重量、樹脂システム、繊維の配向、繊維の体積、ラミネートの厚さ、および加工条件によって異なります。
