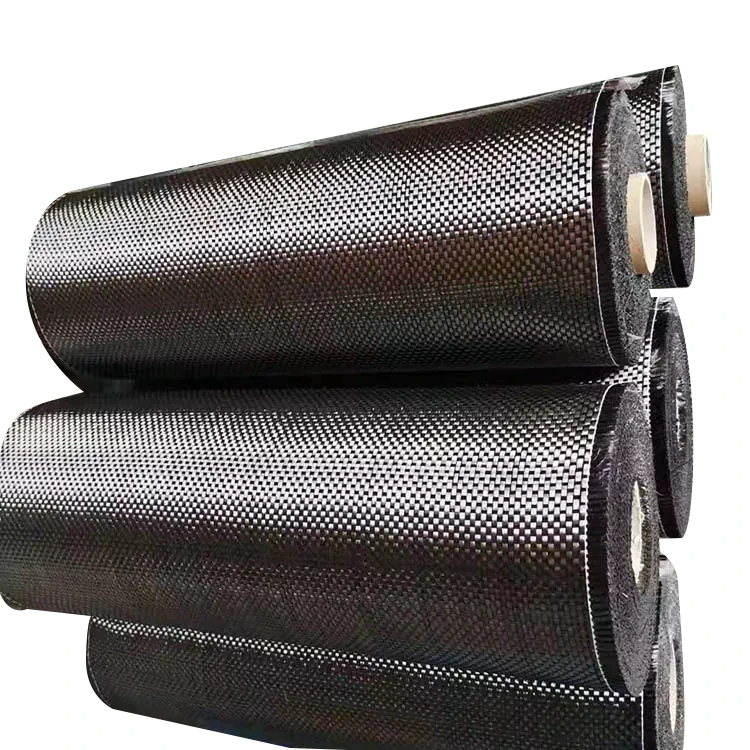

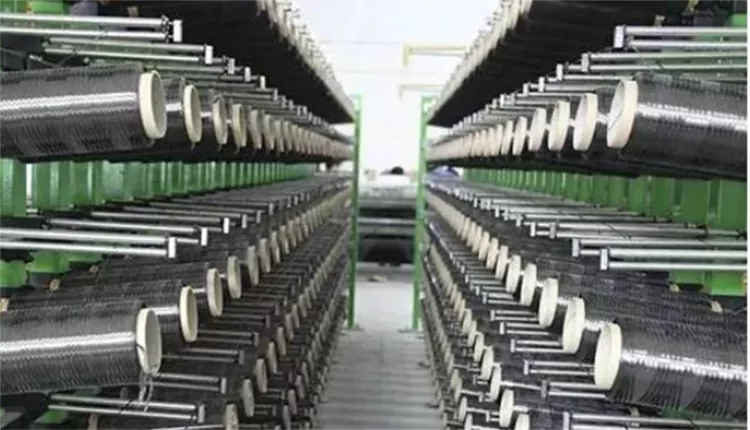

平織り炭素繊維織物

平織りカーボンファイバーファブリックは、縦糸と横糸を単純に上下に織り交ぜて規則的な織り構造を形成します。繰り返される交差ポイントにより、生地の表面が安定し、複合レイアップ中に特定、切断、位置決めが比較的簡単になります。縦糸と横糸の方向も視覚的に明確なので、生産チームが複数のプライを準備するときに意図した方向を維持するのに役立ちます。

複合材の製造では、この規則的な構造は、材料をある部品から別の部品まで一貫して取り扱う必要がある場合に役立ちます。織りパターンだけでは完成したラミネートの機械的特性を定義できないため、生地の重量、カーボンファイバーのグレード、糸数、幅、樹脂の適合性を個別に指定する必要があります。

平織りが生地の取り扱いに与える影響

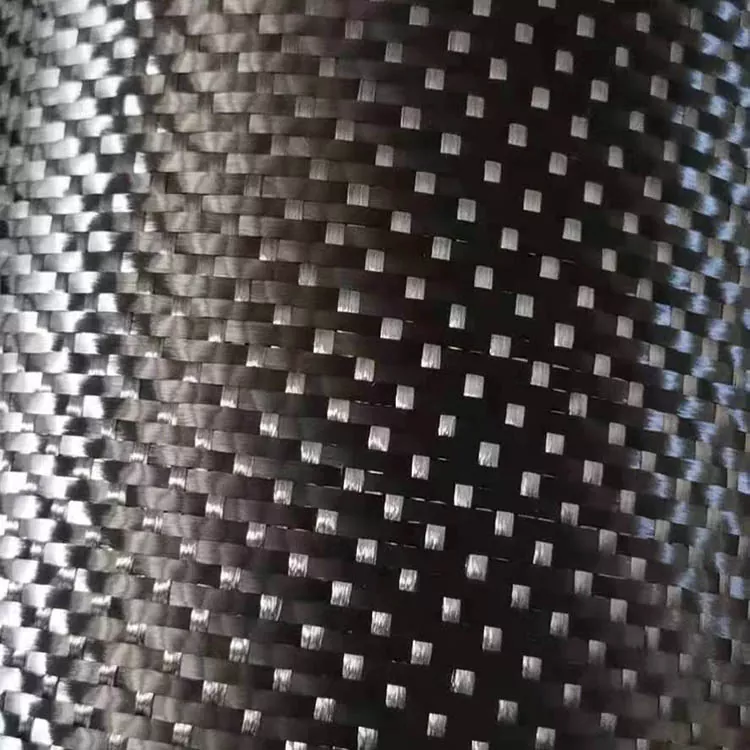

平織りでは、各たて糸が連続するよこ糸の上と下を通過します。これにより、規則的な格子状の外観を持つ比較的安定した生地構造が作成されます。

切断およびレイアップ中に、縦糸と横糸の方向が明確になるため、プライが積層図に従って配置されているかどうかを簡単に確認できます。これは、同じロールから複数の層を切り出し、各層が一貫した方向を維持する必要がある場合に特に便利です。

同じ構造にも限界があります。糸が頻繁に絡み合うため、生地は緩んだりドレープ性の高い補強材のようには機能しません。狭い半径、深い輪郭、または複雑な 3 次元金型の場合は、製造前に実際の材料をコンポーネントの形状に照らして評価する必要があります。

このため、生地の選択では、補強要件と、製造中に素材が切断、位置決め、形成される方法の両方を考慮する必要があります。

織り構造と積層設計

カーボンファイバー織物が縦糸と横糸の両方向に補強を提供します。これは、連続繊維の大部分が 1 つの主方向に沿って集中する一方向強化とは異なります。

したがって、積層複合材料の場合、織布は個々の層内でバランスの取れた補強配置を提供できます。ただし、コンポーネントの最終的な繊維配向は、層の方向、層の数、生地の重量、部品の形状を含む完全な積層スケジュールによって決まります。

織りは強度を直接示すものとして扱われるべきではありません。同じ織りの 2 つの生地は、炭素繊維のグレード、目付、樹脂系、または繊維の体積分率が異なると、異なる複合特性を生み出す可能性があります。

さまざまな形状に合わせた生地の選択

織物補強材の適合性は、完成したコンポーネントの形状に部分的に依存します。緩やかな曲線を持つ平らなパネルやコンポーネントは、布地が表面の方向の大きな変化に対応する必要がないため、一般的にカバーするのが簡単です。

より複雑な金型では、ドレープに細心の注意を払う必要があります。布地が狭い半径で押し付けられると、縦糸と横糸が相対的にずれて、局所的な歪みやシワが発生する可能性があります。これらの効果は、表面の外観とラミネートの一貫性の両方に影響を与える可能性があります。

新しいコンポーネントの場合、小規模な成形試行を行うと、選択した生地の重量と構造が過度の歪みなく金型に追従できるかどうかを判断できます。裁断パターン、層の方向、レイアップの順序は、製造プロセスとは別に生地を評価するのではなく、一緒に考慮する必要があります。

平らな部分と緩やかな曲面部分

通常の織物構造は、多くの場合、適度な曲率を持つフラット パネル、カバー、プレート、コンポーネントに配置するのが簡単です。また、目に見えるグリッド パターンにより、レイアップ中に隣接するプライの方向を確認するのが比較的簡単になります。

複雑な成形形状

より深い輪郭やより狭い半径の場合、ドレープとせん断動作がより重要になります。生地は、特に仕上げ表面が見えるままの場合、実際のまたは代表的な型でテストする必要があります。

ユルイが提供できるもの

ファブリックの仕様は、複合材の製造プロセスの要件に基づいて定義できます。確認すべき一般的な項目は次のとおりです。

· 平織り構造

· 炭素繊維グレード

· 面積重量 / GSM

· 生地幅

· ロールの長さ

· 厚さ

· 表面要件

· 樹脂の適合性

· 目的の成形プロセス

材料を交換する場合、または既存の製造仕様に合わせる場合、現在の生地データシート、サンプル、または既知の GSM を提供すると、必要な構造をより正確に定義するのに役立ちます。

一般的な平織り仕様

カッティングからラミネートまで

樹脂が導入される前に、布地は通常、いくつかの準備段階を経ます。必要な寸法にマークを付けて切断し、各層を積層デザインに従って配置します。

多層コンポーネントの場合、製造チームは、必要な補強配置を実現するために、連続する層の方向を変更する必要がある場合があります。平織物は経糸と緯糸の方向が判別しやすいため、カットマークのみに頼らず、レイアップ時に方向性を確認することができます。

取り扱い中は不必要な伸びを避けてください。過度の張力や繰り返しの動きにより、局所的な糸の配置が変化する可能性があり、成形後に目立つようになる場合があります。必要な処理量は、生地の重量、織りの固さ、コンポーネントの形状によっても異なります。

複合材料製造における応用

平織り炭素繊維織物は、通常の織物補強材が部品の設計および製造プロセスと互換性のある成形複合部品に使用できます。

自動車用途では、内装トリム、パネル、カバー、および選択された構造または半構造複合部品に使用できます。必要なファブリックの構造は、コンポーネントの形状とラミネートの仕様によって異なります。

自転車やスポーツ用品の場合、必要な繊維の配向と厚さがコンポーネントの設計によって確立される成型積層体に、織った炭素繊維の強化材を組み込むことができます。

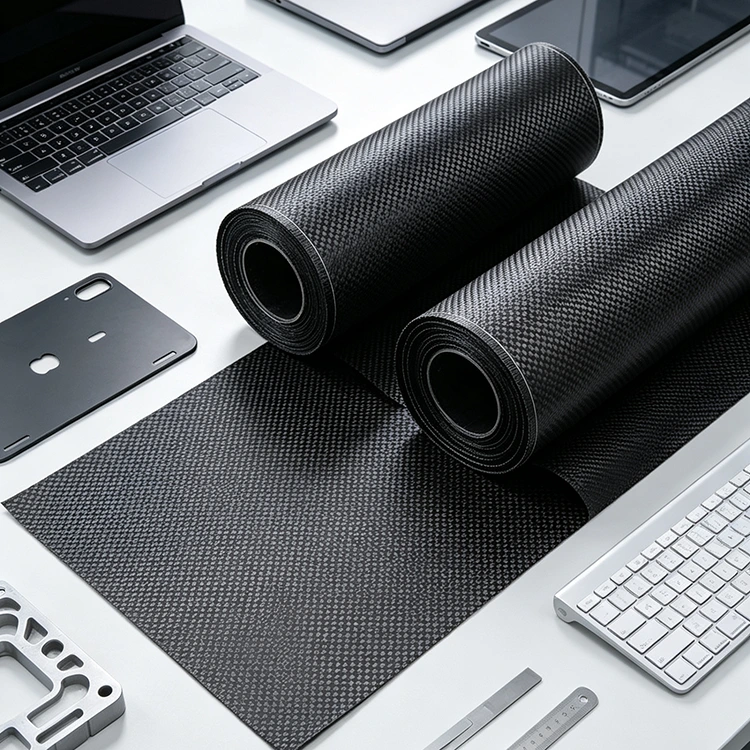

電子機器や産業機器では、炭素繊維織物がハウジング、パネル、その他の複合構造に使用される場合があります。カーボンファイバーは導電性があるため、この材料が電子アセンブリの近くで使用される場合は、電気絶縁、接地、および電磁要件を考慮する必要があります。

したがって、適切な生地の仕様は、織りパターンだけからではなく、完成したコンポーネントから決定する必要があります。

表面の外観と処理

成形後に織られたカーボンファイバーが目に見えるままである場合、最終的な外観は乾燥した生地のパターン以上のものに依存します。樹脂の分布、繊維の整列、圧密、金型の表面状態、仕上げ処理はすべて、硬化部品の外観に影響を与える可能性があります。

目に見える表面では、布地を一貫して配置し、レイアップ中に不必要にずれないようにする必要があります。織りパターンがコンポーネントのセクション間で著しく変化しないように、隣接するピースを位置合わせする必要がある場合もあります。

コンポーネントにクリア コー​​ティングまたはその他の表面処理が施されている場合、コーティング システムは硬化した複合材料および意図された使用環境に適合する必要があります。均一な乾燥布帛の外観は、それだけでは成形後の同一の外観を保証するものではありません。

よくある質問

平織り炭素繊維織物とは何ですか?

これは、縦糸と横糸が互いの上と下を繰り返し通過する織られたカーボンファイバー補強材です。これにより、繊維方向が明確に識別できる規則的な生地構造が作成されます。

平織りカーボンファイバーはどのようなものですか?

縦糸と横糸が上下を繰り返すパターンを形成し、規則的な格子状の外観を生み出します。斜めの模様が特徴的なツイル生地とは見た目が異なります。

平織りは目に見えるカーボンファイバー部品に適していますか?

はい。規則的な織りは、複合コンポーネントの目に見える表面の一部を形成することができます。最終的な外観は、樹脂の分布、固化、金型の状態、表面仕上げによっても異なります。

平織りは曲面金型にも使用できますか?

はい、ただし適合性は金型の曲率、半径、三次元形状によって異なります。複雑な形状の場合、成形トライアルは、潜在的なしわ、糸の歪み、またはレイアップ時の困難を特定するのに役立ちます。

平織りによって複合材料の強度が決まりますか?

いいえ。完成した複合材の特性は、カーボンファイバーのグレード、生地の重量、樹脂システム、繊維の体積分率、層の配向、ラミネートの厚さ、硬化または成形条件によって異なります。織りは素材仕様の一部にすぎません。

生地の重さや幅はカスタマイズできますか?

はい。重量、幅、ロールの長さなどの仕様は、生産要件に応じて定義できます。見積もりを依頼する際には、必要な炭素繊維グレードと対象となる成形プロセスも提供する必要があります。

見積もりにはどのような情報を提供する必要がありますか?

有用な情報には、必要な GSM、カーボンファイバーのグレード、織り構造、幅、ロールの長さ、数量、用途、および成形プロセスが含まれます。素材が確立された生産プロセスに適合する必要がある場合は、既存の生地仕様またはサンプルも役立ちます。

大量生産前にサンプルを評価できますか?

生地のドレープ、樹脂適合性、表面外観、または特定の複合製造プロセスでの加工挙動をチェックする必要がある場合、サンプル評価を手配できます。

平織りは綾織りより強いですか？

どちらの織りも、織りパターンのみに基づいて本質的に強いと考えるべきではありません。完成したラミネートの機械的特性は、繊維の種類、生地の重量、樹脂システム、繊維の配向、ラミネートの構造、および加工条件によって影響されます。
