歩道用FRPグレーチング

産業環境および屋外環境の歩行者用通路の場合、格子は安定した歩行面を提供すると同時に、雨水、洗浄水、その他の液体がパネルを通って排水できるようにする必要があります。パネルの仕様は、サポート スパン、予想される荷重、周囲の条件にも適合する必要があります。

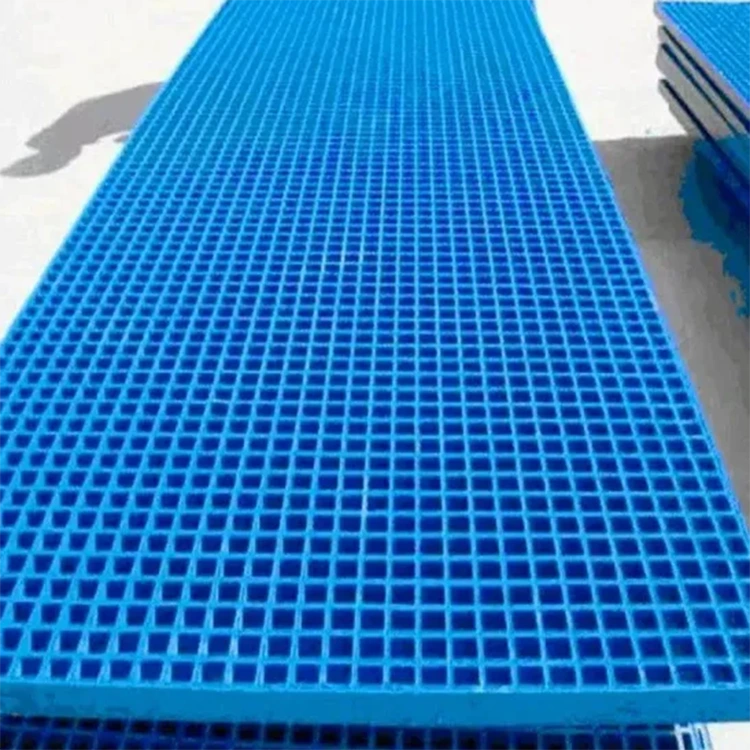

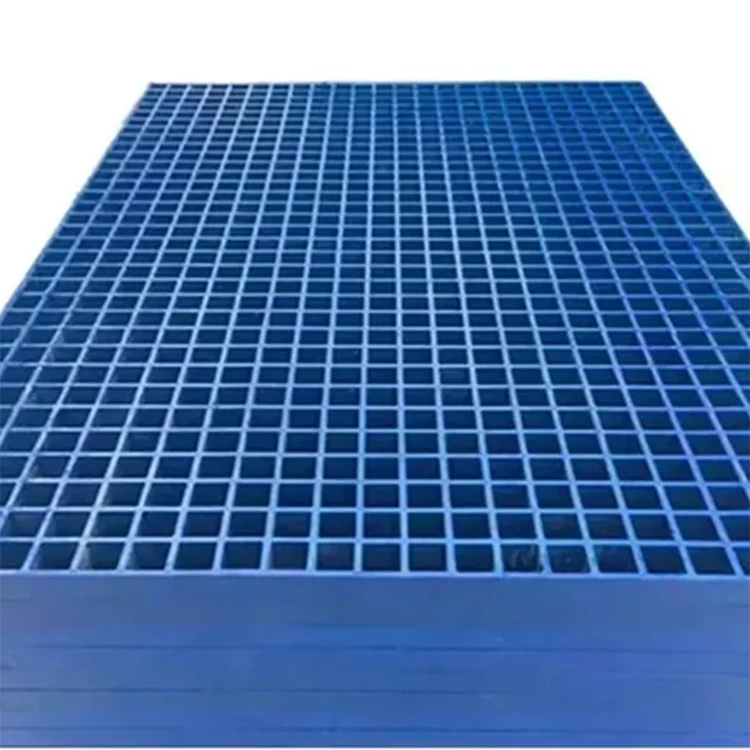

38×38mmの成形開口部と25mmのパネル厚を使用した歩道用FRPグレーチングです。オープングリッド構造は排水をサポートし、成形 FRP 構造は耐食性と電気絶縁が必要な領域で従来のスチール格子に代わる非金属の代替品となります。

製品仕様

表面と排水に関する考慮事項

38 × 38 mm のオープンメッシュにより、水は連続した固体表面に集まるのではなく、パネルを通過できます。これは、降雨、機器の洗浄、またはプロセス水にさらされる歩道に役立ちます。実際の排水性能は支持構造や現場の状況によって異なりますが、開放構造により汚れや小さな破片も通過できます。

指定されたグレード A の滑り止め表面は、歩行者が湿気に遭遇する可能性のある場所を対象としています。特定の設置では、グレーチングの仕様だけに依存するのではなく、表面処理と滑り抵抗の要件を使用条件と照らし合わせてチェックする必要があります。

厚さ 25 mm は、製品仕様に示されている基本的なパネル構成を提供します。プロジェクトに必要なパネルの厚さは、サポート スパンと設計荷重とともに決定する必要があります。

産業および屋外分野でのアプリケーション

歩道用FRPグレーチング機器、排水システム、メンテナンスエリアの周囲で歩行者のアクセスが必要な場合や、非金属の格子材料が好まれる場合に使用できます。

一般的な用途には、化学施設や廃水施設、工業プラント、屋外サービスルート、電気施設、建設現場などがあります。このような環境では、関連する選択要素には、化学薬品や廃水への曝露、湿気、必要な歩行距離、サポート条件、アクセス頻度などが含まれる場合があります。

電気分野の場合、製品仕様には 10 kV の電気絶縁性と 0 の電磁気値が記載されています。これらの図は、提供される製品仕様を説明しています。プロジェクト エンジニアは、使用前に、電気要件および該当する規格に照らして完全な設置を検証する必要があります。

歩道用のパネルを選択する方法

パネルの寸法だけでは、格子が特定の通路に適しているかどうかは決まりません。通常、発注前に4つのプロジェクト条件を確認する必要があります。

サポートスパンと負荷

まずパネルの支持方法と支持間の距離を確認します。歩行者専用ルート、メンテナンスプラットフォーム、および時々機器に負荷がかかるエリアでは、異なる負荷要件が適用される場合があります。したがって、実際のスパンと荷重に応じてパネルの厚さと構成を選択する必要があります。

動作環境

次に周囲の媒体を特定します。屋外の雨水、廃水、プロセス化学薬品、塩分を含む環境では、樹脂システムにさまざまな要求が課される可能性があります。記載されているジフェニル エーテル FRP 樹脂タイプは、設置場所の化学条件および温度条件と照らし合わせて確認する必要があります。

パネルの寸法とアクセス

標準パネルは設置用にカットできますが、プロジェクトのレイアウトに合わせてカスタマイズされたサイズや形状についても相談できます。取り外し可能なパネルは、歩道の下にある排水路、溝、または設備へのアクセスが必要な場合にも役立ちます。

表面要件

歩道が定期的に水にさらされたり、清掃作業が行われる場合は、排水とともに滑り抵抗を考慮する必要があります。指定されたグレード A の滑り止め性能はこのモデルの基準点となりますが、最終的な要件は現場の状況から決定する必要があります。

同じ成形グレーティングの他の用途

同じ成形パネル構造は、歩道以外にも適用できます。サポートの配置と荷重条件に応じて、グレーチングはサービスパス、メンテナンスプラットフォーム、トレンチカバー、橋パネル、階段の踏み面、排水エリア、工業用床材用に加工することもできます。

これらのアプリケーションを互換性のある仕様として扱うべきではありません。たとえば、排水溝上で使用されるパネルには、歩行者用通路とは異なるスパンと荷重要件がある場合があります。したがって、プロジェクトの図面、寸法、および荷重情報は、適切な構成を確認するときに役立ちます。

加工と出荷

ユルイは、設置前にさらなる加工が必要なグレーチングの注文に対して、成形、切断、溶接のサービスを提供します。プロジェクトの要件に応じて、カスタマイズされたパネルの寸法と形状を準備できます。

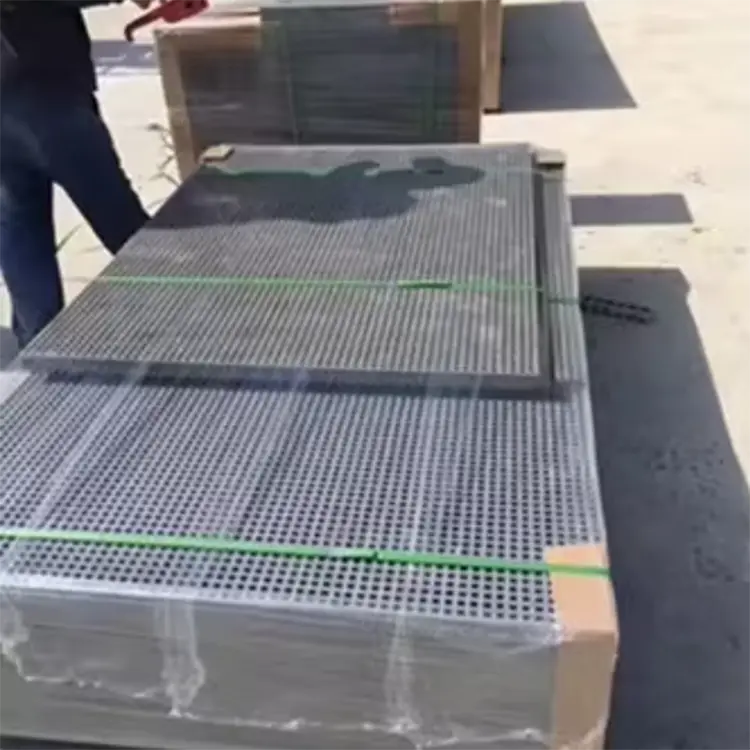

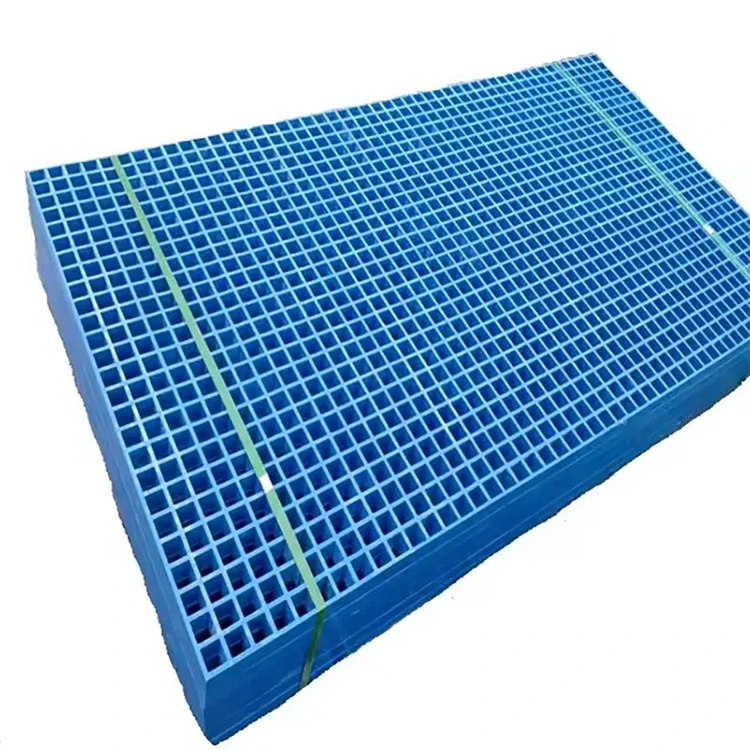

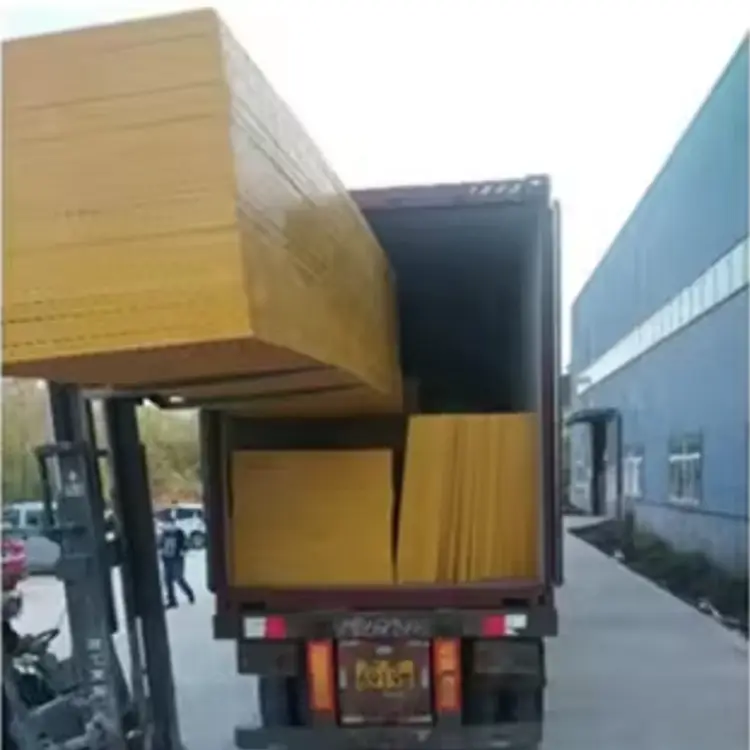

完成したグレーチングは、輸送のためにトレイに梱包されます。カスタマイズ注文の場合は、納品されたパネルが設置計画に一致するように、製造前にパネルの寸法、加工要件、梱包手配を確認できます。

よくある質問

このモデルはどのメッシュ サイズを使用しますか?

38×38mmの成型メッシュを使用したモデルです。このモデルに指定されているパネルの厚さは 25 mm です。

このグレーチングは屋外の濡れた通路に適していますか?

排水用のオープングリッド構造で設計されており、グレード A の滑り止め仕様が記載されています。特定の屋外設置の場合は、選択する前に支持スパン、荷重、排水設備、および環境への曝露を確認する必要があります。

どのような標準パネルサイズが利用可能ですか?

共通仕様は1220×3660mm、1220×4010mm、1524×4000mm、1524×4010mmです。

必要な通路のサイズにパネルをカットできますか?

はい。カット加工も可能で、設置レイアウトに合わせてパネルの寸法・形状も特注でご相談させていただきます。

どのような色がありますか?

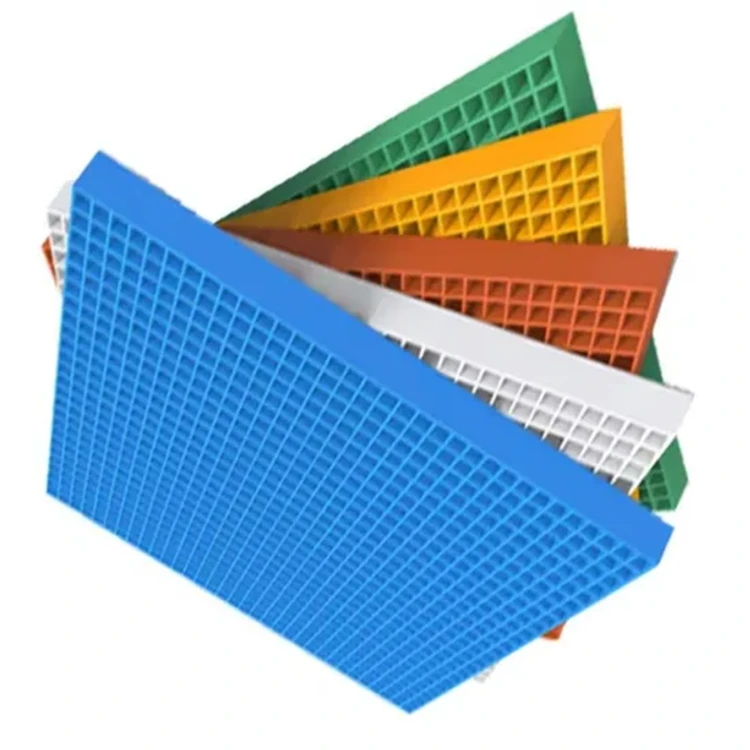

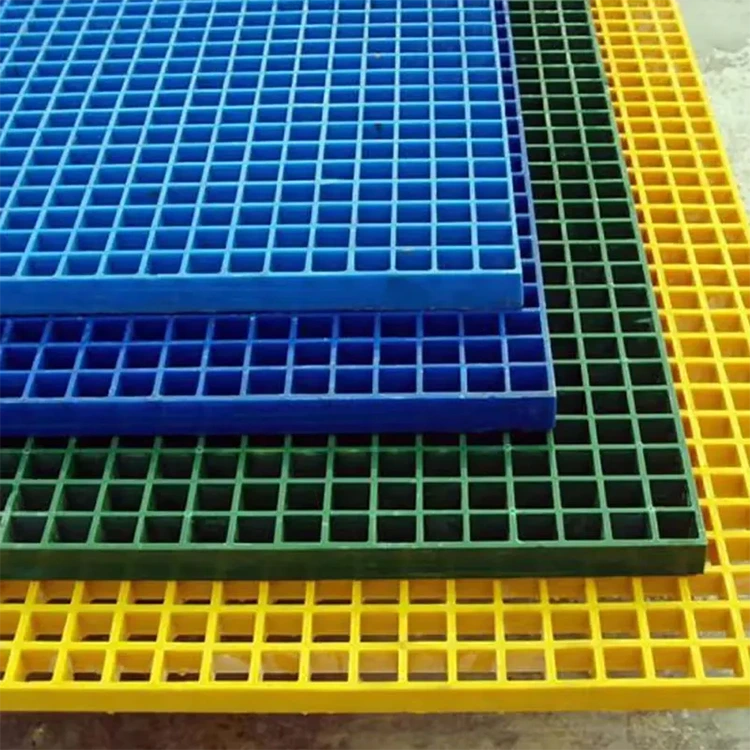

リストされている色には、黄、赤、緑、青、白が含まれます。カスタマイズされた色の要件については、プロジェクトの注文時に相談することもできます。

グレーチングは電気絶縁を提供しますか?

付属の仕様には 10 kV の電気絶縁が記載されています。設置全体は、電気要件、動作条件、適用されるプロジェクト標準に従って評価する必要があります。

このグレーチングは歩道以外にも使用できますか？

はい。支持構造と荷重条件に応じて、成形グレーチングをサービス パス、メンテナンス プラットフォーム、トレンチ カバー、階段の踏み板、排水エリア、工業用床材として加工することもできます。
