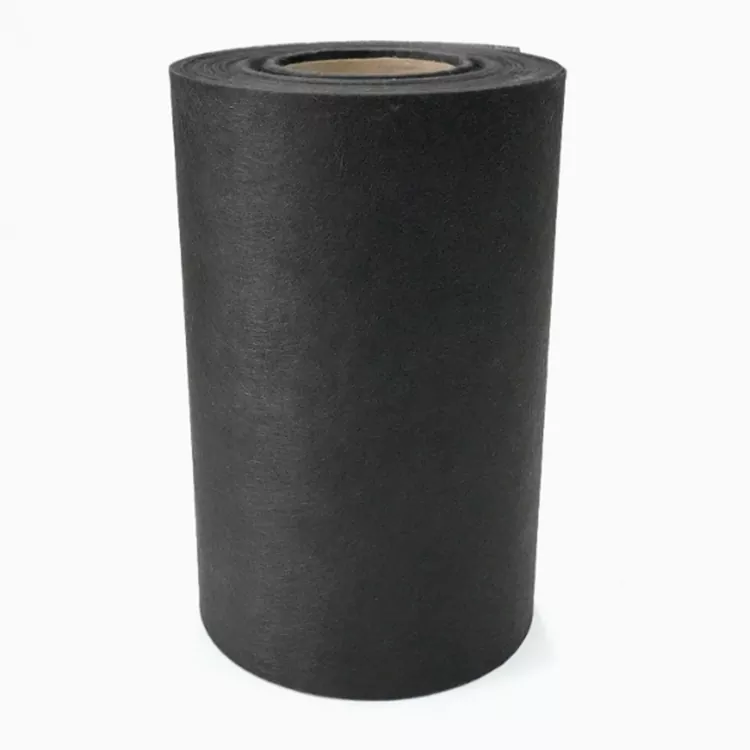

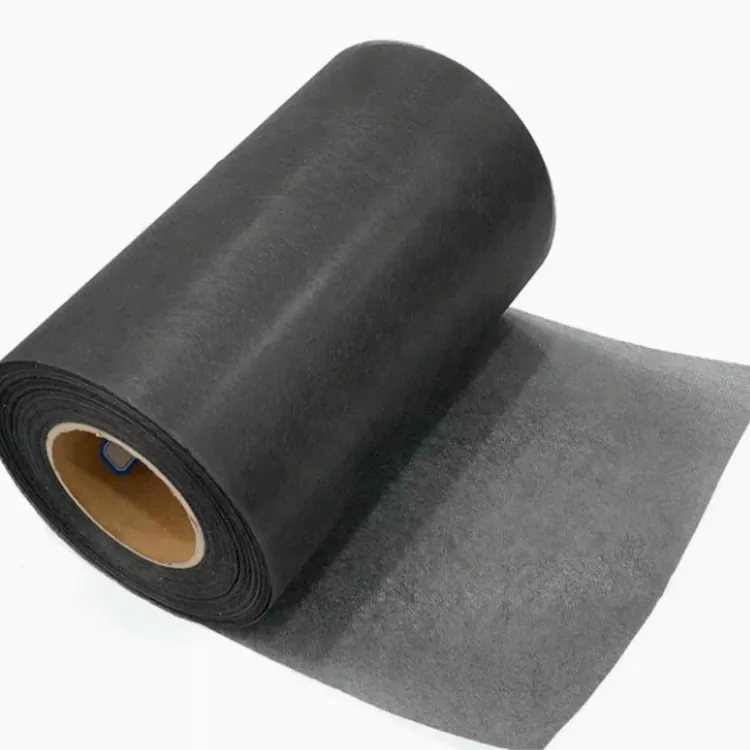

導電性炭素繊維フェルト 50g

50g 導電性カーボンファイバーフェルトの場合、導電性は仕様書に記載される単なる項目ではありません。 それは、メーカーがそもそもなぜカーボンファイバーを選択するのかを決定することができます。

カーボンファイバーは、軽量で機械的特性に加えて、自然に導電性を提供します。繊維が不織布層を介して分布している場合、その材料は、導電性炭素繊維層が必要な複合部品または機能部品に組み込むことができます。

最終製品の実際の電気的性能は、繊維分布、繊維含有量、層の厚さ、導電​​性領域間の接触、樹脂含有量、ラミネート設計、コンポーネントの電気接続方法などの要因によって異なります。 このため、公称重量だけで材料を選択するのではなく、完成したコンポーネントを評価することをお勧めします。

導電性炭素繊維フェルトの用途

メーカーとカーボンファイバーの表面素材について話し合うと、通常、用途から製品名以上のことがわかります。

燃料電池コンポーネントには、電子機器の筐体とは異なる要件があります。電気発熱体には、EMI シールド エンクロージャとは異なる設計目的があります。

したがって、同じ 50g のカーボンファイバー素材でも、最終製品に応じて異なる方法で組み込まれる可能性があります。

燃料電池部品

炭素繊維の導電性は、特定の燃料電池および関連エネルギー用途に適しています。

この材料は、電気特性と軽量構造の両方が考慮される導電性複合構造の一部として機能します。

ただし、燃料電池用途の場合、最終的な材料の選択では、動作温度、化学環境、ガスまたは液体への曝露、コンポーネントの圧力および電気要件も考慮する必要があります。

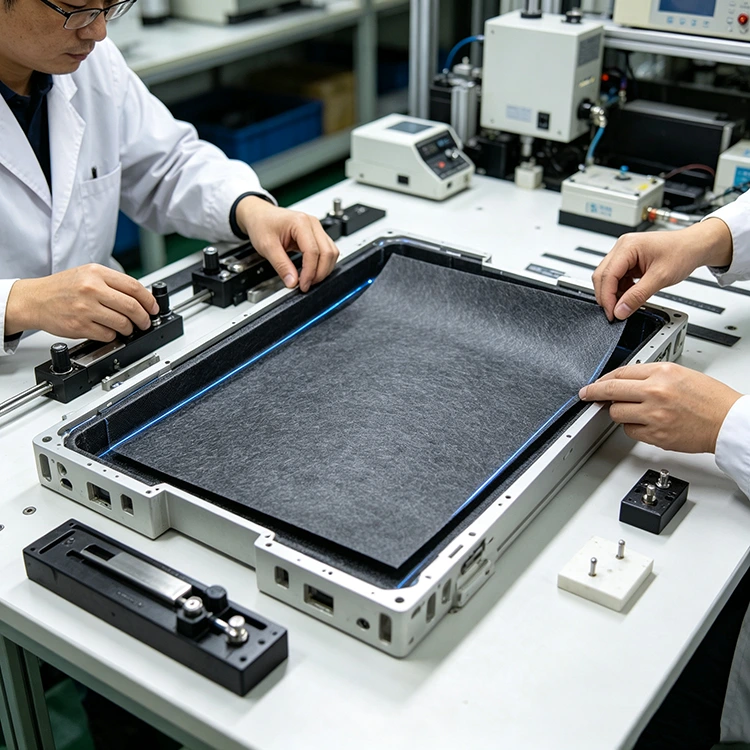

電子ハウジング

電子機器では、電磁シールドまたは RF シールド設計の一部として導電性表面が必要な場合に、炭素繊維材料を使用できます。

炭素繊維層は、成形ハウジングまたは複合筐体に組み込むことができる。

シールド効果はカーボンファイバー素材だけでは決まりません。エンクロージャの形状、電気的導通、接地、接合部や開口部の構造は、完成品に大きな影響を与える可能性があります。

電熱製品

導電性炭素繊維は、加熱関連の複合製品にも検討できます。

適切に設計された炭素繊維構造に電流が流れると、熱が発生することがあります。実際の加熱動作は、抵抗、ファイバーの配置、寸法、電圧、電流、熱設計によって異なります。

このため、加熱用途は、特定の 50g の材料が一定の加熱出力を提供すると仮定するのではなく、その電気仕様に従って評価する必要があります。

自動車および産業用電子機器

自動車用電子部品には、電気的および電磁的機能を備えた軽量材料の必要性がますます高まっています。

カーボンファイバー表面素材は、これらの特性が役立つ選択されたカバー、ハウジング、複合コンポーネントに組み込むことができます。

不織布フェルト vs. 炭素繊維織物

50g 導電性カーボンファイバーフェルトは、カーボンファイバー織物の直接の代替品ではありません。 2 つの材料は異なる繊維構造を持ち、複合材料における異なる役割のために選択されます。

織られた炭素繊維は、定義された方向に配置された連続糸を使用します。この構造は、繊維配向と方向性強化がラミネート設計にとって重要な場合に一般的に使用されます。

フェルトには、一定のパターンに従う連続糸ではなく、マット全体に分散された細断された炭素繊維が含まれています。その不織布構造は、方向性の強化よりも表面被覆率、電気的導通、樹脂の取り込み、または成形形状への適合性が重要な用途に適しています。

構造の違いは、材料の取り扱い、レイアップ、完成したラミネートの構造に影響を与えるため、炭素繊維層に求められる機能に基づいて選択する必要があります。

50gってどういう意味ですか？

50g という表記は、単位面積あたりの材料の公称重量を指します。これは、特定の表面積にどれだけの繊維材料が存在するかを表しますが、それ自体で導電性、抵抗、または機械的強度を定義するものではありません。

公称目付重量が同じ 2 つの炭素繊維フェルトは、繊維の種類、繊維分布、厚さ、樹脂含有量、または加工条件が異なると、異なる特性を持つ可能性があります。

したがって、生産アプリケーションの場合は、厚さ、寸法、カーボンファイバーの種類、樹脂システム、加工方法、完成したコンポーネントの電気要件とともに、総重量を考慮する必要があります。

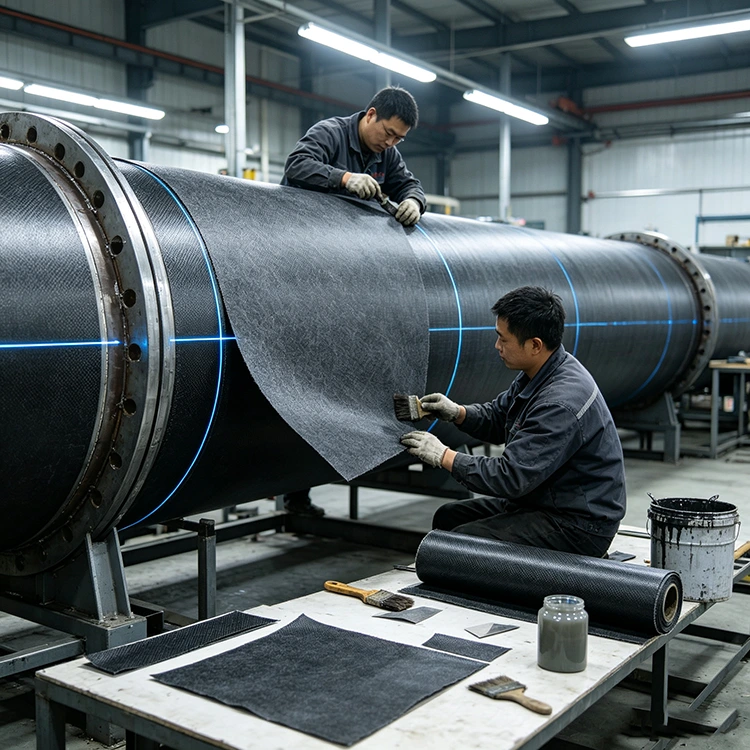

加工および複合製造

この材料は、繊維分散および湿式成形プロセスを通じてチョップドカーボンファイバーから作られています。得られた不織布層を切断して、樹脂ベースの複合構造に組み込むことができます。

処理方法は、繊維層がどのように湿潤し、強化され、積層体に統合されるかに影響します。ハンドレイアップでは、樹脂の塗布と繊維の配置が重要な考慮事項となります。真空支援加工では樹脂の流動と固化が重視されますが、プリプレグの用途には適切な樹脂含有量と硬化条件が必要です。

したがって、材料の公称 50g 仕様が同じであっても、加工パラメータは製造方法によって異なる場合があります。電気要件が定義されているアプリケーションの場合は、材料仕様だけに依存するのではなく、処理された複合材料を評価する必要があります。

電気的性能に影響を与える要因

導電性カーボンファイバー層は電気システムの一部にすぎません。完成したコンポーネントの性能は、その構造と加工によっても決まります。

定義されたシールド値または電気抵抗は、カーボンファイバー素材のみから決定することはできません。繊維の分布、層の厚さ、樹脂含有量、および電気的接触条件はすべて影響します。

主な要因には次のようなものがあります。

· 繊維の分布

· 炭素繊維含有量

· 樹脂含有量

· 層の厚さ

· 電気接触領域

· 接地設計

· コンポーネントの形状

· 開口部と接合部

· 加工および硬化条件

特定の抵抗またはシールド対象を使用するアプリケーションの場合、必要な値を材料仕様に含める必要があります。これにより、実際のコンポーネント設計や電気システムに関連してカーボンファイバー層を評価できるようになります。

製品仕様

アプリケーション固有の電源

ユルイは2017年以来、炭素繊維材料、Eガラスロービング、ガラス繊維マット、FRP製品などの繊維複合材料を供給してきました。生産は、さまざまな複合材料フォーマットに対応する成形、切断、検査装置によってサポートされています。

導電性炭素繊維フェルトの場合、その用途は材料仕様の一部です。電子ハウジング向けの材料には、発熱体、燃料電池部品、自動車用複合部品に使用される材料とは異なる特性が必要な場合があります。

このため、完成した部品、加工方法、要求される電気的特性に応じて製品仕様を定義できます。幅、厚さ、長さ、その他の寸法も生産要件に合わせてカスタマイズできます。

記載されている生産能力は年間 200 万平方メートルです。

RFQ に関する情報

見積もりまたはサンプル評価の場合、次の情報は材料の選択と価格設定の実際的な基礎となります。

応用

電子筐体、発熱体、燃料電池部品、自動車部品、EMIシールド構造などの用途を指定します。

電気要件

利用可能な場合は、ターゲットの抵抗、導電率、シールド性能、またはその他の電気仕様を提供します。

材質寸法

必要な幅、厚さ、長さ、仕上がり寸法や切断要件を含めます。

複合プロセス

ハンドレイアップ、真空アシスト処理、プリプレグ、またはその他の成形方法など、対象とするプロセスを記載します。

レジンシステム

フェルトを複合材料に組み込む場合は、エポキシ、ポリエステル、ビニル エステルなどの樹脂システムを指定します。

数量と納期

サンプリング、試作、定期供給のいずれの場合でも、見積数量を納入国または港とともにお知らせください。

材料が定義されたコンポーネントを対象とする場合は、図面、既存の材料仕様、またはサンプルも提供できます。

よくある質問

50gの導電性炭素繊維フェルトは導電性がありますか?

炭素繊維自体は導電性であり、この不織炭素繊維材料を導電性複合構造に組み込むことができます。最終製品の実際の電気抵抗または導電率は、繊維の分布、樹脂含有量、厚さ、接続、および全体的なコンポーネントの設計によって異なります。

50g カーボンファイバーフェルトとカーボンファイバー織布の違いは何ですか?

50g の素材は不織布構造のチョップドカーボンファイバーを使用しており、カーボンファイバー織布は定義された方向に配置された繊維を使用しています。不織布は表面被覆と成形形状への追従に適していますが、方向性のある構造強化が必要な場合は織布が一般的に使用されます。

EMIまたはRFシールドに使用できますか?

カーボンファイバーは導電性を提供するため、電磁シールドまたは RF シールド用に設計された複合構造に組み込むことができます。ただし、シールド性能は、材料名だけから推測するのではなく、完成したエンクロージャまたはコンポーネントで評価する必要があります。

この素材は電熱製品に使用できますか?

カーボンファイバーは、電流が適切に設計された構造を通過するときに電気抵抗により発熱するため、電気加熱用途に使用できます。必要な材料仕様は、電圧、抵抗、寸法、温度、および加熱設計によって異なります。

50gのウェイトはカスタマイズ可能ですか？

掲載商品は50g仕様ですが、寸法・厚さのカスタマイズも可能です。特定の用途に異なる面積重量が必要な場合は、生産前にユルイに確認する必要があります。

エポキシ樹脂やポリエステル樹脂にも使用できますか？

この材料は複合用途を目的としており、樹脂ベースの構造に組み込むことができます。適切な樹脂は、最終用途、硬化プロセス、化学的または熱的要件に従って選択する必要があります。

ユルイはアプリケーションテスト用のサンプルを提供できますか?

サンプル要件については、意図した用途と仕様に応じて検討できます。電気用途の場合、サンプルのリクエストとともに目標の電気的性能と処理方法を提供すると便利です。

生産見積りにはどのような情報が必要ですか?

用途、必要な幅と厚み、見積数量、樹脂系、成形工程、納品先をお知らせください。導電率、抵抗、またはシールド性能が重要な場合は、目標値も含めてください。
